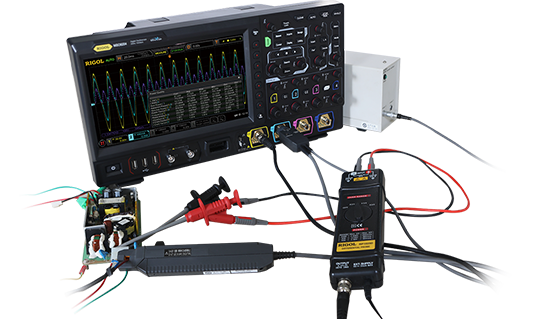

Leistungsgerätetest
Leistungshalbleiter sind die Kerngeräte der Energieumwandlung. Ob MOSFET oder IGBT, jedes davon spielt eine wichtige Rolle bei der Regulierung elektrischer Energie. Der Verlust des Leistungsgeräts selbst ist ein wichtiger Faktor, der die Gesamteffizienz der Stromversorgung beeinflusst. Der hohe Verlust führt dazu, dass sich das Gerät erhitzt, und kann die Lebensdauer der Stromversorgung beeinträchtigen. Die Oszilloskope verwenden im Allgemeinen eine Methode zur Integration transienter Leistung, um die Verlustwellenform eines Leistungsgeräts zu messen. RIGOL-Oszilloskope unterstützen Leistungstests. Die mit den Oszilloskopen ausgestatteten Hochspannungsdifferenz- und Stromsonden können eine breite Palette von Testanforderungen erfüllen. Mit der PC-Software UltraPower Analysis können Sie Testdaten exportieren, Online- und Offline-Tests mehrerer Parameter durchführen und Berichte erstellen.
-

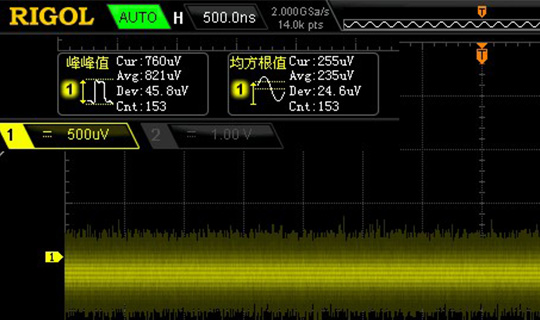

Ripple-Analyse
Die Welligkeit der Stromversorgung ist ein wichtiger Parameter zur Bewertung der Gleichstromversorgung. Die Welligkeit und das Rauschen bestehen aus gleichgerichteter Netzwelligkeit, Schaltrauschen, PWM-Frequenzwelligkeit und zufälligem Rauschen. Um eine genaue Prüfung der Welligkeit durchführen zu können, ist es erforderlich, dass die Welligkeit des Testgeräts selbst so gering wie möglich ist und das Testsystem einen minimalen Einfluss auf die Testergebnisse hat. Eines der wichtigsten Merkmale der Oszilloskope von RIGOL ist ihr niedriges Grundrauschen. Das Oszilloskop DS2000A bietet den branchenweit führenden kleinen Bereich von 500 uV/div und ist damit ideal zum Testen kleiner Signale wie der Welligkeit der Stromversorgung. Die Sonde PVP2150/PVP2350 bietet ein Dämpfungsverhältnis von 1:1/10:1. Das 1X-Sondenverhältnis kann bis zu 35 MHz Bandbreite für direkte Welligkeitstests bereitstellen. Die UltraPower Analysis-Software bietet Funktionsmodule für die Welligkeitsanalyse.
-

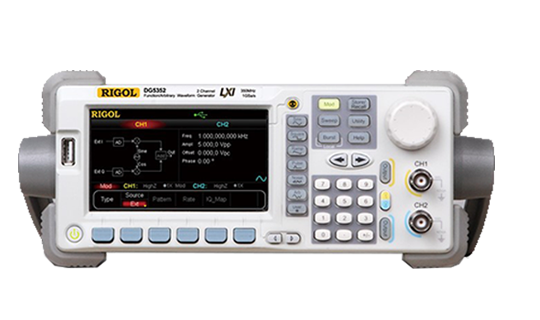

Modulationsanalyse
Um die Effizienz der Stromversorgung zu verbessern, wird das Schaltnetzteil meist verwendet, um den Leistungsfaktor der FPC-Schaltung anzupassen, wobei der Gate-Antriebsimpuls einstellbar ist. In Antriebssystemen mit variabler Frequenz müssen auch bipolare PWM-Antriebsimpulse simuliert, getestet und validiert werden. Die verschiedenen Arbiträrwellengeneratoren von RIGOL können eine Vielzahl von Pulsweitenmodulationssignalen erzeugen, und wenn der Zweikanalausgang zwischen den Kanälen vollständig isoliert ist, eignet er sich besonders für die analoge Erzeugung verschiedener Arten von Antriebssignalen. Die Messtrend-Mapping-Funktion des Oszilloskops kann die Variation des modulierten Signals analysieren.
-

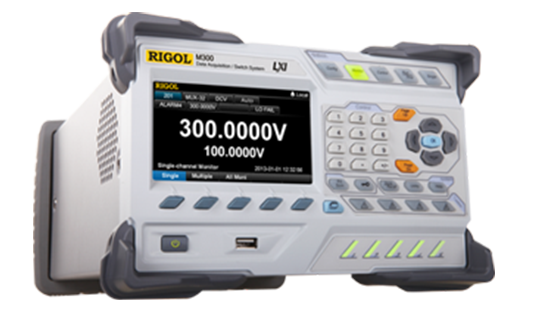

Produktions- und Alterungstest
Stromprodukte erfordern eine große Anzahl schneller Parametertests und Alterungstests, bei denen mehrere Parameter gleichzeitig gemessen und aufgezeichnet werden müssen. Bei Testergebnissen, die den Grenzwert überschreiten, erfordert das System eine Alarmmeldung. All diese Anforderungen können mit dem Datenerfassungssystem M300 von RIGOL problemlos erfüllt werden. Das 6½-stellige DMM ist hochgenau, mit einer Testgeschwindigkeit von bis zu 250 Kanälen und einer Systemkonfigurationsmöglichkeit von bis zu 320 Kanälen ist M300 ein ideales Werkzeug für Produktionstests sowie Temperatur-, Feuchtigkeits- und Alterungstests. Das große Display und die PC-Software erleichtern die Verwendung und Konfiguration.
