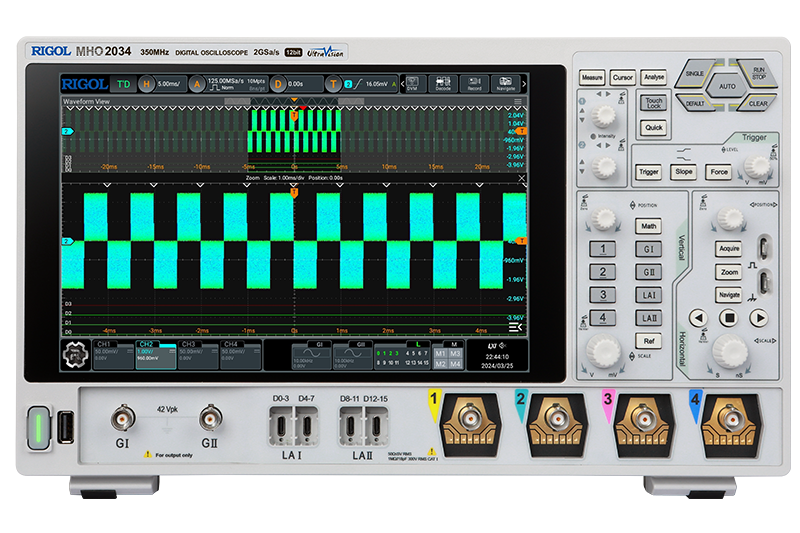

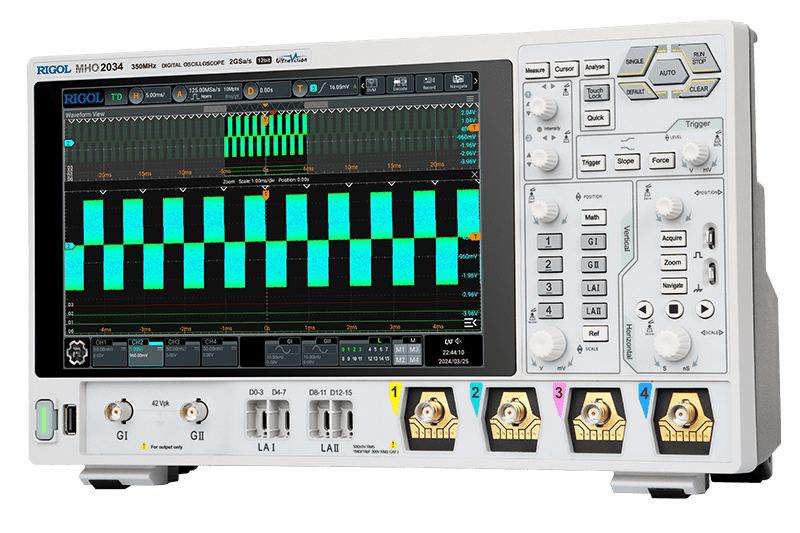

Digital Oscilloscope
Das Oszilloskop der MHO2000-Serie Oszilloskop ist ein zuverlässiges und kosteneffizientes Mixed-Signal-Oszilloskop mit einer analogen Bandbreite von bis zu 350 MHz, 12-Bit-ADC und integriertem Protokollanalysator, Logikanalysator, Signalgenerator und weiteren Funktionen. Ideal für Anwendungen in der Medizinelektronik, Stromversorgung und Automobilelektronik ermöglicht es effiziente, mehrdimensionale Tests und Analysen.
350MHz
2GSa/s
4
500Mpts
1,000,000 wfms/s
Ultrahohe Auflösung zur Erfassung kleinster Details
Die MHO2000-Serie bietet eine exzellente 12-Bit-Auflösung mit bis zu 4096 Quantisierungsstufen und verbessert die Messgenauigkeit deutlich. Im Vergleich zu 8-Bit-Oszilloskopen liefert sie bis zu 16 Mal mehr Details und erfasst feine Signaländerungen. Mit einer vertikalen Empfindlichkeit bis 200 μV/div ist es ideal für Tests von Leistungswelligkeit oder medizinischen Signalen und ermöglicht präzise und zuverlässige Analysen.

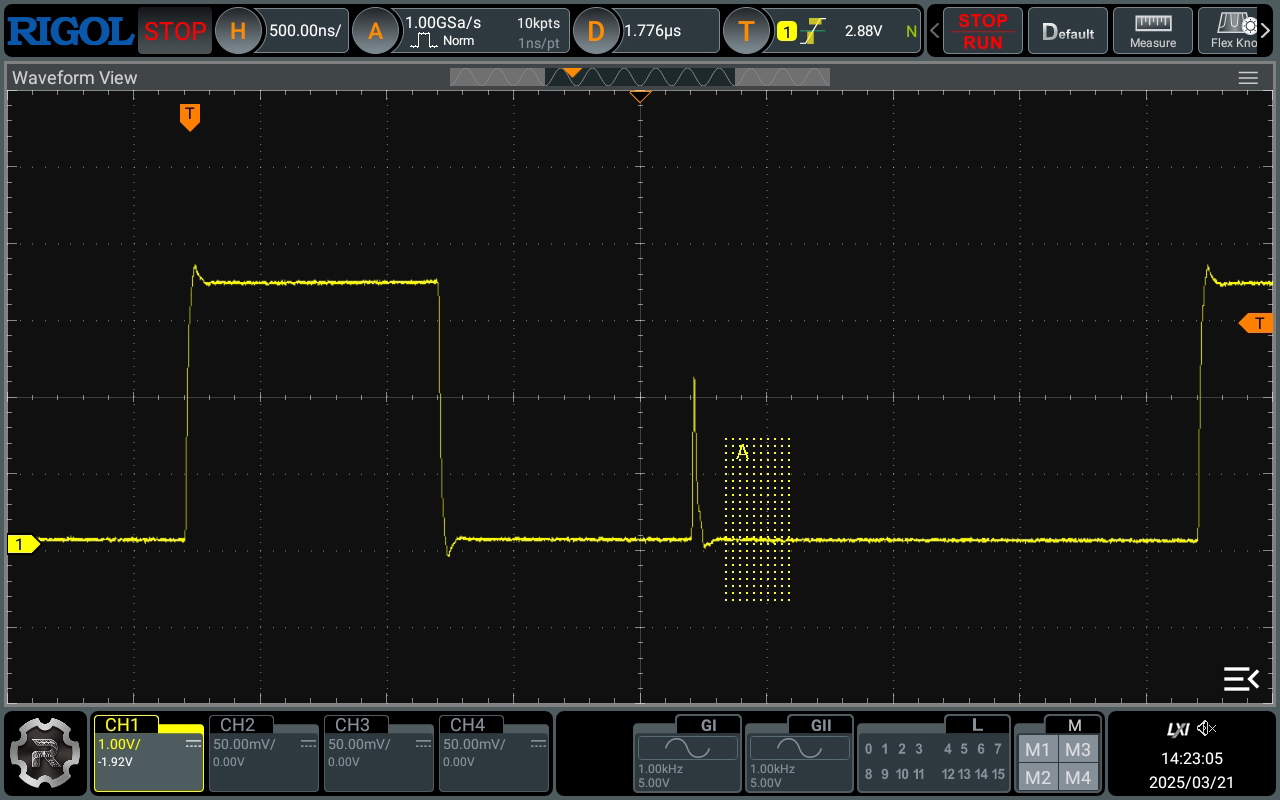

Vielseitige Auslöse- und Dekodierfunktionen für diverse Branchen
Die MHO2000-Serie bietet verschiedene Trigger-Typen wie Kante, Intervall, Timeout, Video, seriellen Bus und Bereichs-Trigger, um abnormale Signale zuverlässig zu erfassen. Sie unterstützt zudem Protokolle wie I2C, SPI, CAN, CAN-FD, FlexRay, I2S, MIL-STD-1553B, SENT und weitere, um die Testanforderungen in den Bereichen Embedded, Automotive und Computing zu erfüllen.

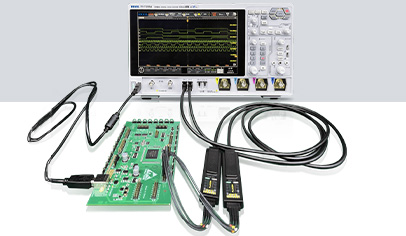

Standard-Digitalkanal, stabile Signalübertragung
Die MHO2000-Serie ist mit digitalen Kanälen ausgestattet und unterstützt die PLA3204 Logiksonde für effizientes Debuggen von analogen und digitalen Signalen. Diese Ausstattung ermöglicht eine präzise digitale Analyse und Erfassung von Signalinteraktionen in komplexen Systemen, was hohe Effizienz und Genauigkeit in der Forschung & Entwicklung, Fehlerbehebung und Leistungsoptimierung sicherstellt.

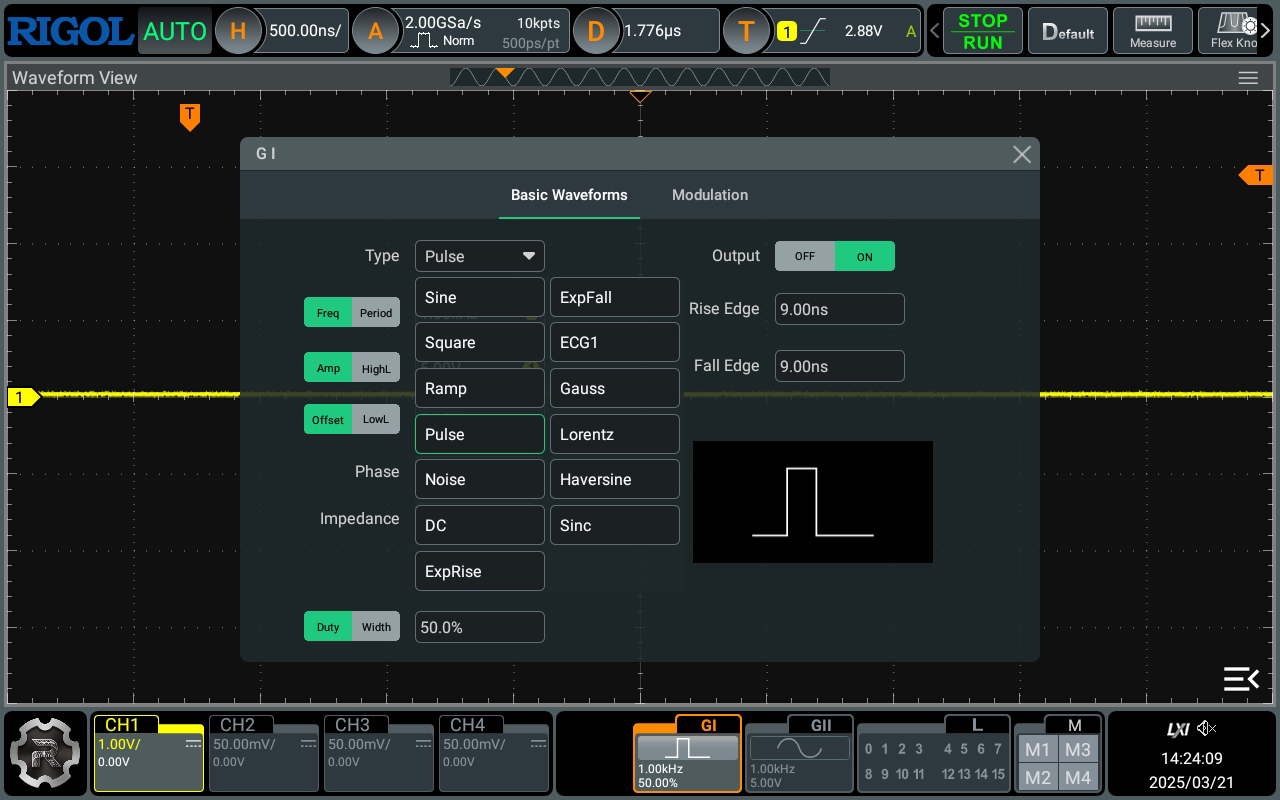

Eingebauter Funktionsgenerator für erweiterte Analysen
Die hochauflösenden digitalen Oszilloskope der MHO2000-Serie unterstützen einen integrierten Dual-Channel-Signalgenerator mit 16-Bit-Auflösung, der Wellenformen bis 50 MHz ausgibt, darunter Sinus-, Rechteck-, Dreieck- und Impulswellen, Rauschen, Gleichstrom und viele benutzerdefinierte Wellenformen. Diese können vielseitig in wissenschaftlichen Experimenten und in der industriellen Steuerung eingesetzt werden.
-
MODELLBANDBREITEANALOGE KANÄLEECHTZEIT-ABTASTRATEMAX. SPEICHERTIEFEWELLENFORM-ERFASSUNGSRATEDIGITALE KANÄLEEINGEBAUTE SIGNALQUELLEPREIS (Ohne Steuern)
-
MHO2034350MHz42GSa/s500Mpts1,000,000 wfms/s16(Probe opt.)50MHz, 2CH（opt.）
-
MHO2024200MHz42GSa/s500Mpts1,000,000 wfms/s16(Probe opt.)50MHz, 2CH（opt.）
- NAME
- VERSION
- RELEASE DATE
- DOWNLOAD
-
MHO2000 DatasheetsMHO2000 Datasheets - V1.0
- 2025-05-08
-
PDF
- NAME
- VERSION
- RELEASE DATE
- DOWNLOAD
-
MHO2000 User GuideMHO2000 User Guide
- v1.0
- 2025-05-08
-
PDF
