Digitales Oszilloskop

DS70000 Serie

Die neue DS70000-Serie ist in 3- oder 5-GHz-Bandbreiten erhältlich und kombiniert die neue UltraVision-III-Oszilloskoptechnologie und die UltraReal-Spektrumanalysetechnologie in RIGOLs leistungsstärkstem Test- und Messgerät.

Datenblatt

Testanfrage

Produktinformation
Kontaktieren Sie uns
PREIS (ohne Steuern)
-

5GHz

Bandbreite

20GSa/s

Echtzeit-Abtastrate

4

Analoge Kanäle

2Gpts(opt.)

Maximale Speichertiefe

1,000,000 wfms/s

Wellenform-Erfassungsrate
MERKMALE
MODELL
SONDE
SOFTWARE UND FIRMWARE
HANDBUCH
VIDEO
FEATURES

Digitales Oszilloskop mit Echtzeit-Spektrumanalyse

Bis zu 5 GHz Bandbreite und 20 GSa/s Abtastrate

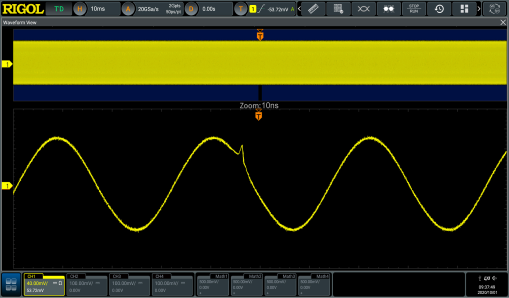

Wellenform-Erfassungsrate

Seltene Anomalien und kleine Signaldetails schnell und präzise anzeigen, mit bis zu 1 Million Wellenformen, die jede Sekunde auf dem Bildschirm visualisiert werden.

2 Milliarden Speicherpunkte

500 Mpts Speichertiefe ist Standard und kann auf 2 Gpts Speichertiefe aufgerüstet werden (Halbkanal 1 Gpts) Vollständige 100-Millisekunden-Aufzeichnung bei maximaler Abtastrate von 20 GSamples pro Sekunde. Erfassen Sie eine halbe Milliarde Perioden eines 5-GHz-Signals in einem kontinuierlichen Datenstrom. Der Speicher kann auch segmentiert werden, um im Aufnahmemodus bis zu 2 Millionen Bilder aufzuzeichnen.

16-Bit-Vertikalauflösung

9-16 Bits Direkte Auswahl der Bitanzahl

Mehrere Touchscreens für effiziente Visualisierung

15,6" Auto-Tilt-Haupt-Touchscreen-Display Sekundärer Touchscreen reserviert Hauptbildschirm für Analyse

Benutzeroberfläche mit mehreren Fenstern

Analysewerkzeuge und -funktionen öffnen sich in separaten Fenstern, die Skalen- und Achseneinstellungen optimieren Messungen öffnen sich in separatem Seitenbereich

  • MODELL
    BANDBREITE
    ANALOGE KANÄLE
    ECHTZEIT-ABTASTRATE
    MAX. SPEICHERTIEFE
    WELLENFORM-ERFASSUNGSRATE
    DIGITALE KANÄLE
    INTEGRIERTE SIGNALQUELLE
    PREIS (ohne Steuern)
  • DS70304
    3GHz
    4
    20GSa/s
    2Gpts(opt.)
    1,000,000 wfms/s
    -
    -
  • DS70504
    5GHz
    4
    20GSa/s
    2Gpts(opt.)
    1,000,000 wfms/s
    -
    -
PASSIVE SONDE
MODELL
BESCHREIBUNG
PREIS (ohne Steuern)
HANDBUCH
RP1018H
18kV 150MHzHigh voltage probe
$ 988
HERUNTERLADEN
RP1300H
300MHzHigh voltage probe(2kV)
$ 231
HERUNTERLADEN
RP6150A
1.5GHzPassive low resistance probe（500ohm）
$ 325
HERUNTERLADEN
RP3500A
500MHzPassive high resistance probe
$ 220
HERUNTERLADEN
AKTIVE SONDE
MODELL
BESCHREIBUNG
PREIS (ohne Steuern)
HANDBUCH
PVA8350
3.5GHzActive differential probe
HERUNTERLADEN
PVA8700
7GHzActive differential probe
HERUNTERLADEN
PVA7250
2.5GHzActive differential probe
$ 5249
HERUNTERLADEN
RP7150S
1.5GHz Active single-ended probe
$ 2520
HERUNTERLADEN
RP7150
1.5GHzActive differential probe
$ 4510
HERUNTERLADEN
RP7080S
800MHz Active single-ended probe
$ 1049
HERUNTERLADEN
RP7080
800MHzActive differential probe
$ 2099
HERUNTERLADEN
STROMSONDE
MODELL
BESCHREIBUNG
PREIS (ohne Steuern)
HANDBUCH
PCA1150
Current probe：10MHz，150A
$ 5990
HERUNTERLADEN
PCA2030
Current probe：100MHz，30A
$ 6090
HERUNTERLADEN
PCA1030
Current probe：50MHz，30A
$ 4690
HERUNTERLADEN
RP1000P
4CHPower Adapter
$ 1485
-
RP1001C
300KHz，100A DC
$ 825
HERUNTERLADEN
RP1002C
1MHz，70ADC
$ 1705
HERUNTERLADEN
RP1003C
50MHz,30A
$ 3245
HERUNTERLADEN
RP1004C
100MHz,30A
$ 4675
HERUNTERLADEN
RP1005C
10MHz,150A
$ 4125
HERUNTERLADEN
RP1006C
2MHz，500A
$ 5490
HERUNTERLADEN
HOCHSPANNUNGS-DIFFERENZIALSONDE
MODELL
BESCHREIBUNG
PREIS (ohne Steuern)
HANDBUCH
PHA1150
High voltage differential probe，DC-100MHz，1500V
$ 999
HERUNTERLADEN
PHA0150
High voltage differential probe，DC-70MHz，1500V
$ 799
HERUNTERLADEN
RP1100D
High Voltage Differential Probe，100MHz，3.5KV
$ 750
HERUNTERLADEN
RP1050D
High Voltage Differential Probe，50MHz，3.5KV
$ 650
HERUNTERLADEN
RP1025D
High Voltage Differential Probe,25MHz,700V
$ 450
HERUNTERLADEN
LOGIKSONDE
MODELL
BESCHREIBUNG
PREIS (ohne Steuern)
HANDBUCH
RPL2316
MSO4000/2000A Logic probe，16CH
$ 419
HERUNTERLADEN
USER MANUAL
  • USER MANUAL
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • DS70000 User Manual
    DS70000 User Manual
  • V2.0
  • 2024-11-26
  • PDF
  • DS70000 QuickGuide
    DS70000 QuickGuide
  • V2.0
  • 2024-11-26
  • PDF
DATASHEET
  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • DS70000 Datasheets
    DS70000 Datasheets
  • V2.0
  • 2024-11-26
  • PDF
PROGRAMMING MANUAL
  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • DS70000 Programming Manual
    DS70000 Programming Manual
  • V2.0
  • 2024-11-26
  • PDF
Open Source Statement
  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • DS70000 Open Source Statement
    DS70000 Open Source Statement
  • V1.0
  • 2024-01-25
  • PDF
FIRMWARE DOWNLOAD
  • NAME
  • VERSION
  • RELEASE TIME
  • DOWNLOAD
  • DS70000 Firmware
    DS70000 Firmware
  • V00.06.01
  • 2024-11-26
  • DOWNLOAD
SOFTWARE DOWNLOAD
  • NAME
  • VERSION
  • RELEASE TIME
  • DOWNLOAD
  • Ultra Sigma Help Document
    Ultra Sigma Help Document
  • V1.0
  • 2024-01-25
  • DOWNLOAD
  • Ultra Sigma patch file for Screenshot
    Ultra Sigma patch file for Screenshot
  • V1.1
  • 2024-01-25
  • DOWNLOAD
  • Ultra Sigma (PC) Installer
    Ultra Sigma (PC) Installer
  • V00.01.06.01
  • 2024-01-25
  • DOWNLOAD
VIDEO
【StationMax】DS7000015.6” auto-tilt primary touchscreen display
【StationMax】DS70000 Multi Window User Interface
RIGOL INTRODUCES ITS MOST POWERFUL OSCILLOSCOPE EVER – STATIONMAX DS70000 SERIES UP TO 5 GHZ.
