Echtzeit-Spektrumanalysatoren

RSA5000 Serie

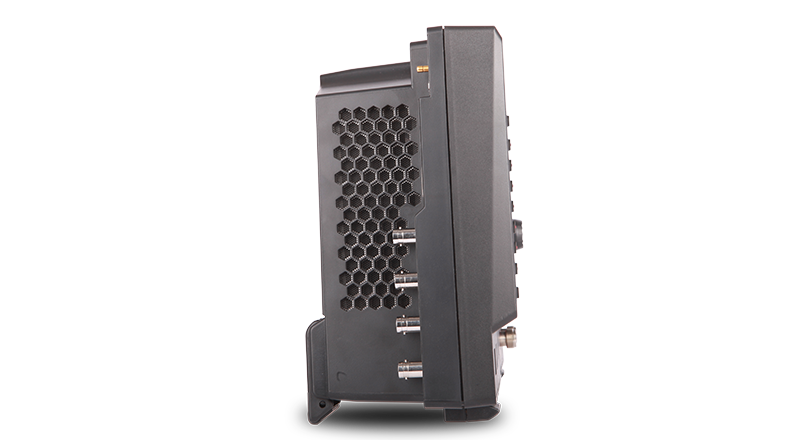

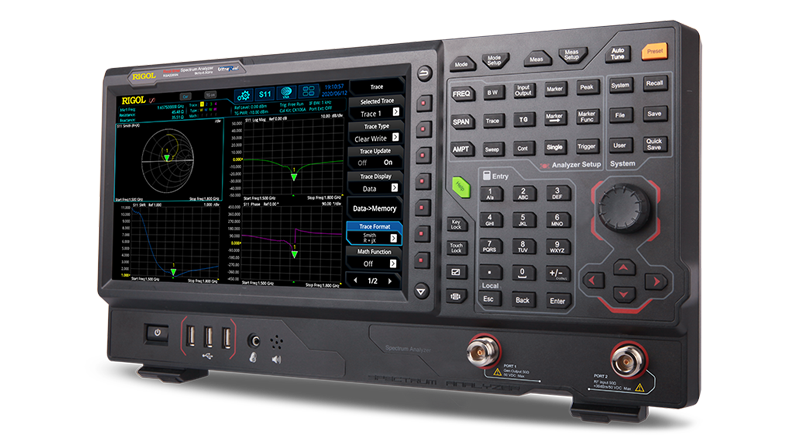

Der Echtzeit-Spektrumanalysatoren RSA5000 bietet hervorragende Leistung und Spezifikationen mit Echtzeitanalyse und Sweep-Analyse, optionaler Vektor-Signal-Analyse-Software (VSA) und EMI-Messanwendung. Er hat einen Frequenzbereich von 9 kHz bis 6,5 GHz und ist in der Variante mit Tracking-Source "-TG" erhältlich, was ihn für Anwendungen in Forschung und Entwicklung, Produktionsstätten, Bildung und Lehre geeignet macht.

Datenblatt

Testanfrage

Produktinformationen
Kontaktieren Sie uns
STARTPREIS (Ohne Steuern)
€4995

9kHz~6.5GHz

Frequenzbereich

40MHz

Echtzeit-Bandbreite

-108dBc/Hz@10kHz

Phasenrauschen

1Hz~10MHz

Analysebandbreite

-165dBm

Anzeige des durchschnittlichen Rauschpegels
MERKMALE
MODELL
SOFTWARE & FIRMWARE
UPGRADE & ZUBEHÖR
VIDEO
HANDBUCH
FEATURES

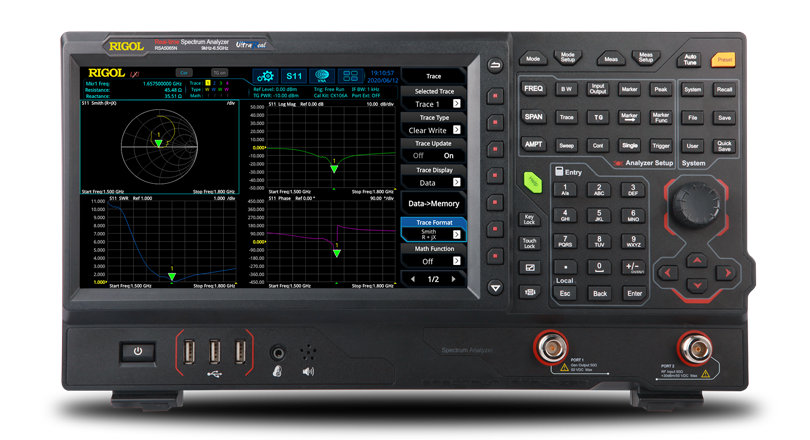

Integrierter Vektor-Netzwerkanalyse-Modus

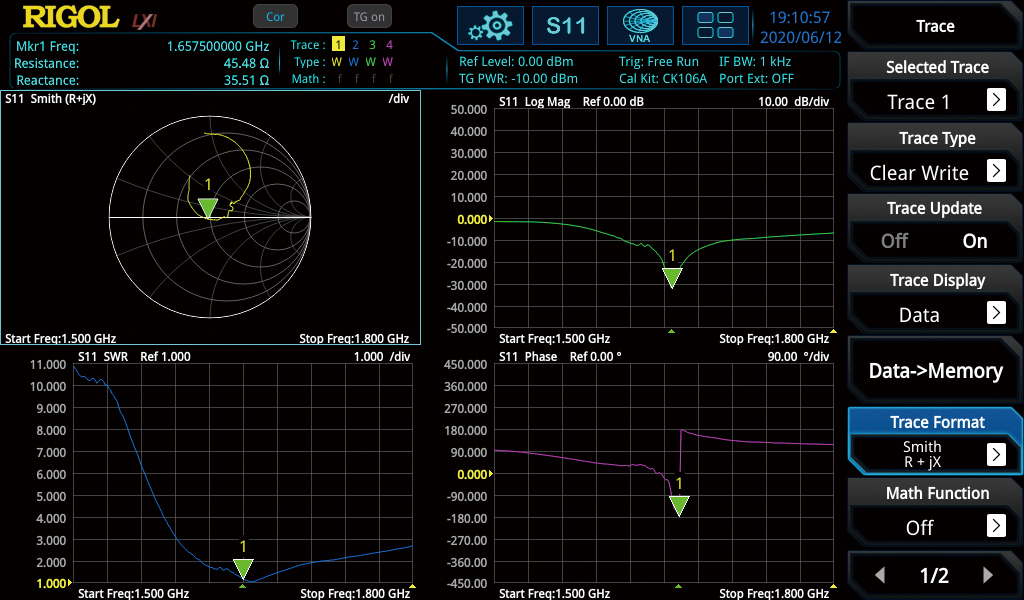

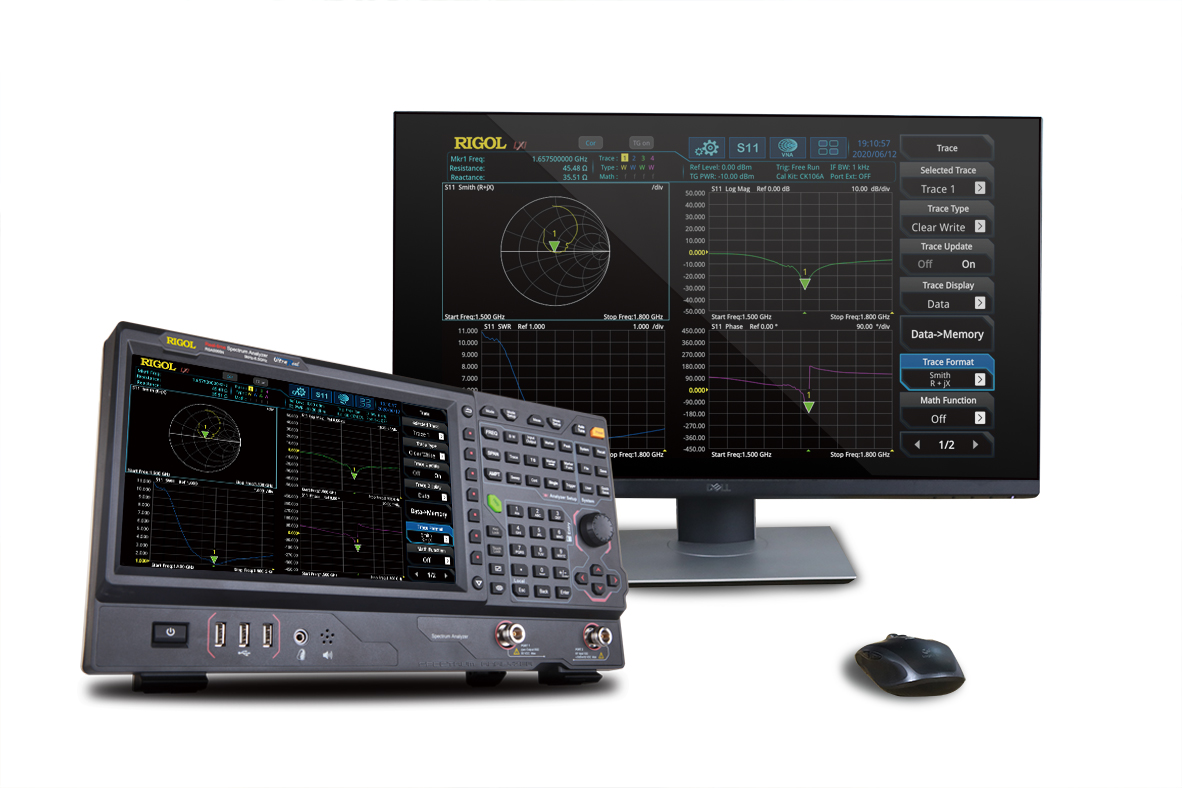

Im VNA-Modus können Sie S11-, S21- und DTF-Messungen für Komponenten und Schaltkreise durchführen. Die Netzwerkeigenschaften der getesteten Komponenten können genau im Smith-Diagramm, Polar-Diagramm und anderen Formaten angezeigt werden. (*Nur N-Modell)

Erkennung transiente Anomalien durch Ultra Real

Der RSA5000 bietet bis zu 40 MHz Echtzeit-Bandbreite durch die originale Ultra Real-Technologie. Im Echtzeit-Bandbreitenbereich können transiente Signale mit einer Dauer von mehr als 7,45 µs garantiert zu 100 % erfasst und genau gemessen werden.

Entdecken von Design-Problemen mit Vektor-Analyse

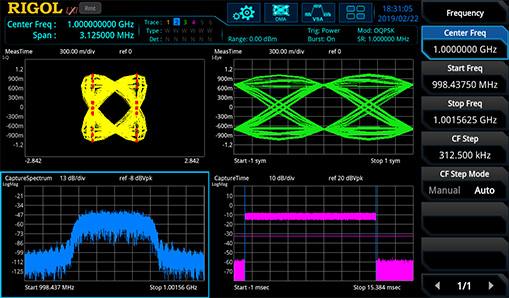

Die Vektor-Signal-Analyse-Funktion (VSA) unterstützt verschiedene digitale Modulationsformate wie QAM, PSK, MSK, ASK, FSK usw. Diese Funktion dient dazu, mehrdimensionale Daten wie Konstellationsdiagramme, Augendiagramme (Basisbandsignal), Spektrogramme, Demodulationsdaten usw. schnell zu demodulieren und anzuzeigen, um Probleme im Design zu erkennen.

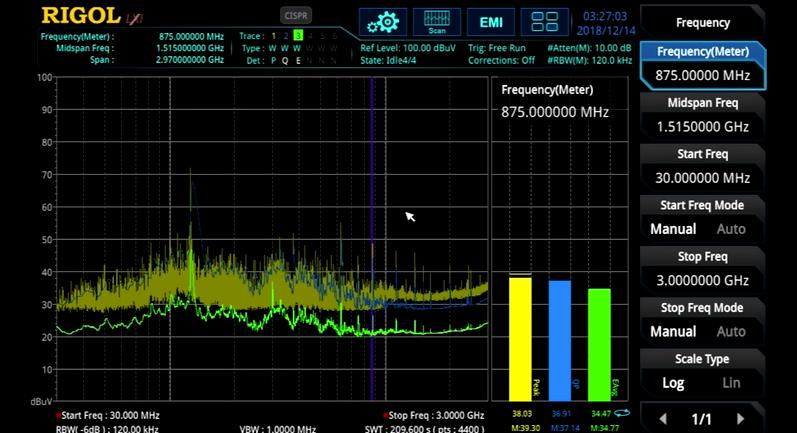

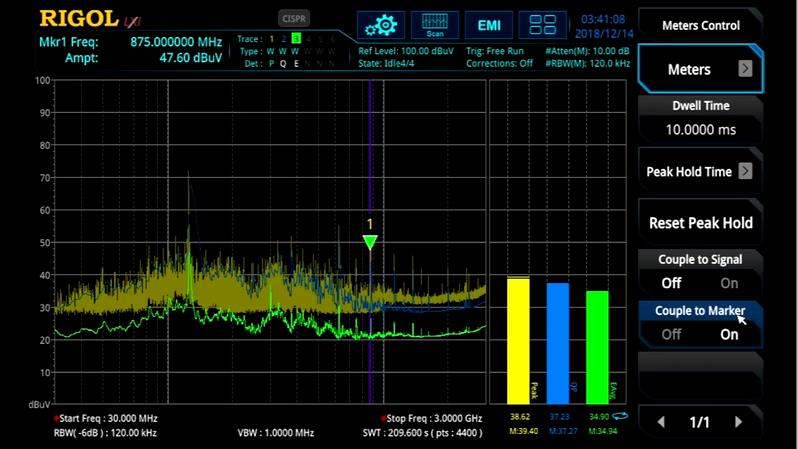

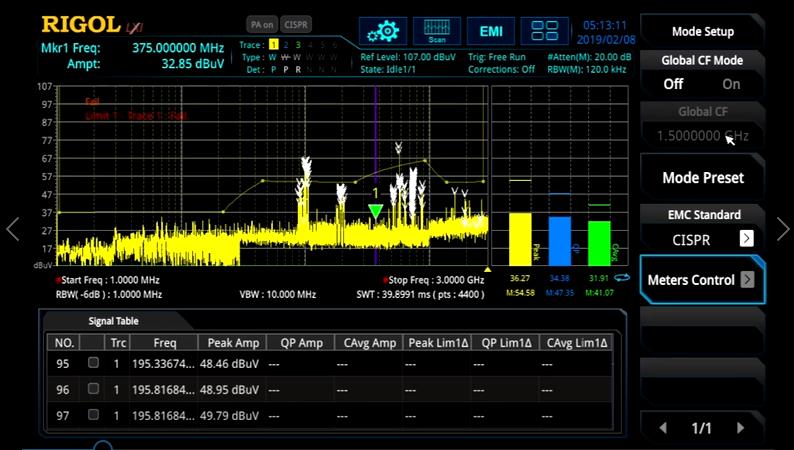

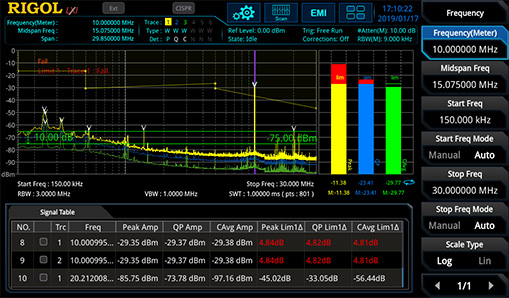

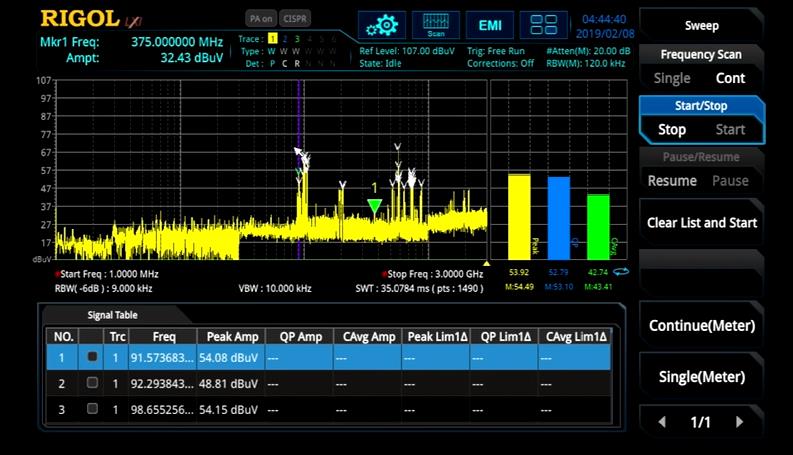

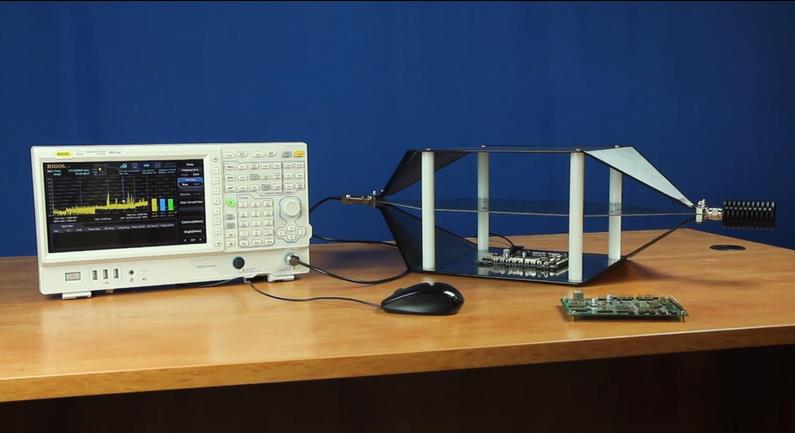

Durchführung von Leitungs-/Strahlungsvorabtests mit eingebautem EMI-Test

Die eingebaute EMI-Vorabtest-Software des RSA5000, kombiniert mit CISPR-konformen Filtern, testet das Produkt auf Leitungs- und Strahlungsstörungen, um Störquellen zu identifizieren und zu verbessern und die Markteinführungszeit zu verkürzen.

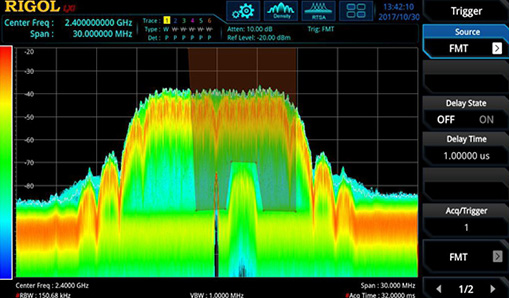

Signal-Triggerung und -Überwachung über FMT

Der FMT-Frequenzmasken-Trigger ist ein einzigartiger Trigger-Modus für Echtzeit-Spektrum-Analyzer. Sie können schnell eine Vorlage erstellen und genau Signale auslösen und erkennen, die den Vorlagenregeln entsprechen, um sporadische Anomalien im überwachten Bereich zu entdecken. Der RSA5000 bietet ein 10,1-Zoll-Multi-Touch-Kapazitätsdisplay für eine schnelle Einrichtung und unterstützt verschiedene Gesten wie Ziehen, Vergrößern und Verkleinern von Wellenformen, um ein personalisiertes interaktives Erlebnis zu bieten.

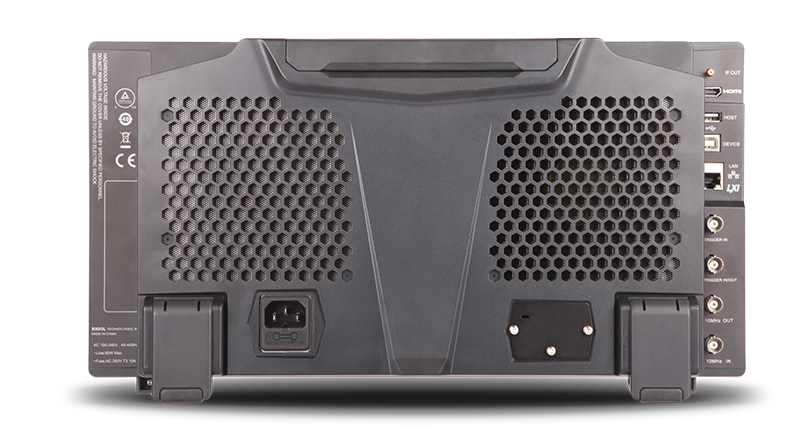

Mehrere Schnittstellen zur Verbesserung der Konnektivität

Das Gerät kann über den HDMI-Anschluss an ein größeres Display/Monitor angeschlossen werden, um bessere Anzeigeeffekte zu erzielen. Die Web Control-Funktion ermöglicht es Ihnen, das Gerät direkt über die IP-Adresse zu steuern, wodurch die Fernsteuerung verbessert wird.

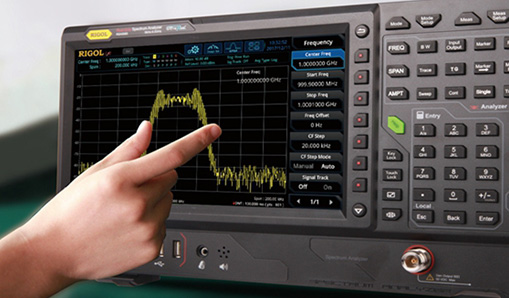

Schnelle Durchführung von Operationen mit einem Multi-Touch-Display

Der RSA5000 bietet ein 10,1-Zoll-Multi-Touch-Kapazitätsdisplay für eine schnelle Einrichtung und unterstützt verschiedene Gesten wie Ziehen, Vergrößern und Verkleinern von Wellenformen für ein personalisiertes interaktives Erlebnis.

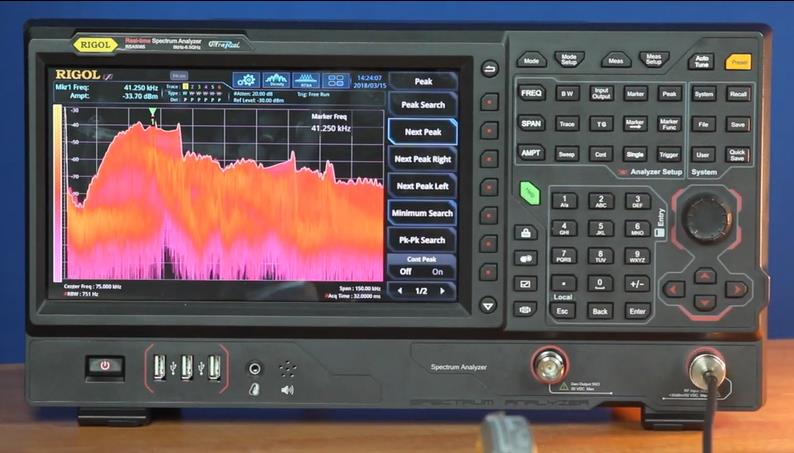

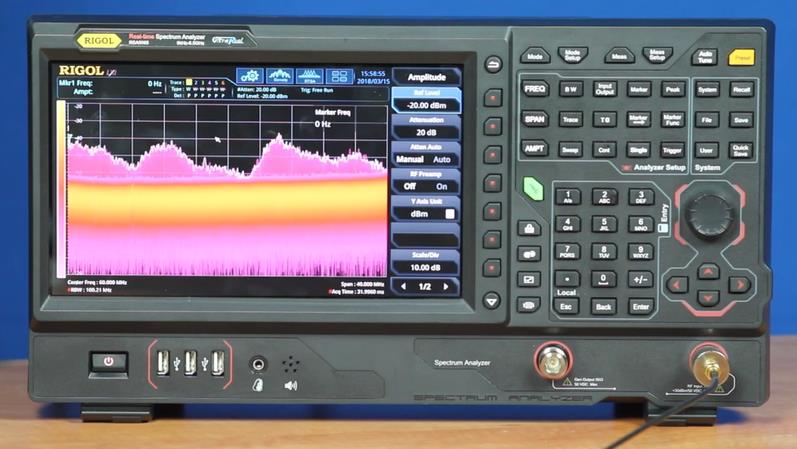

7 Echtzeit-Anzeigemodi

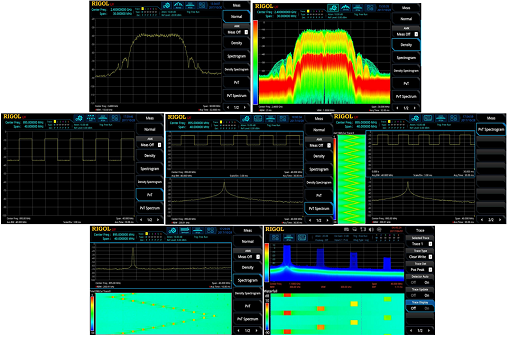

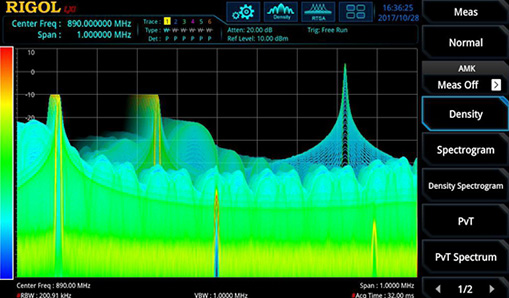

Die sieben Echtzeitsignal-Anzeigemodi des RSA5000 erleichtern das Erfassen, Isolieren und Analysieren von RF-Signalen und -Systemen. Die Leistung im Vergleich zur Zeit und Spektrogramme zeigen, wie sich das Signal mit der Erfassungszeit oder kontinuierlichen Erfassungszeit ändert. Die Kombination dieser Darstellungen mit Markern und Triggern in verschiedenen Modi macht den RSA5000 zu einem flexiblen Werkzeug für die Echtzeit-RF-Analyse und -Fehlerbehebung.

Ausgezeichnete Phasenrauschen-Messwerte

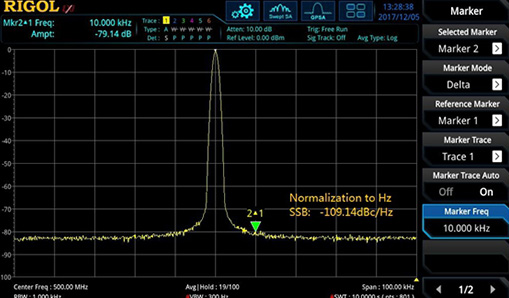

Ausgezeichnete Sweep-Leistung, Phasenrauschen bis zu -108 dBc/Hz

  • MODELL
    FREQUENZBEREICH
    BESCHREIBUNG
    PHASENRAUSCHEN
    DANL
    TRACKING-QUELLE
    PREIS (Ohne Steuern)
  • RSA5032N
    9kHz~3.2GHz
    1Hz~10MHz
    -108dBc/Hz@10kHz
    -165dBm
    Yes

    €4995

    Jetzt kaufen

  • RSA5065N
    9kHz~6.5GHz
    1Hz~10MHz
    -108dBc/Hz@10kHz
    -165dBm
    Yes

    €6995

    Jetzt kaufen

VIDEO
【Application】Test Automation

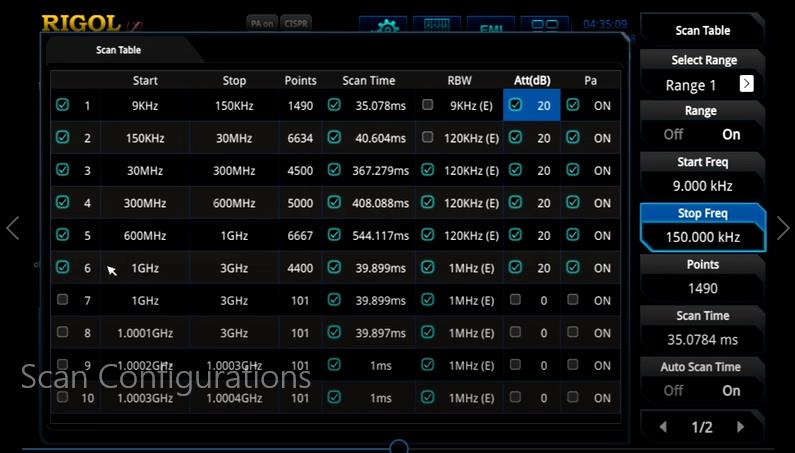

【Application】Scan Configurations

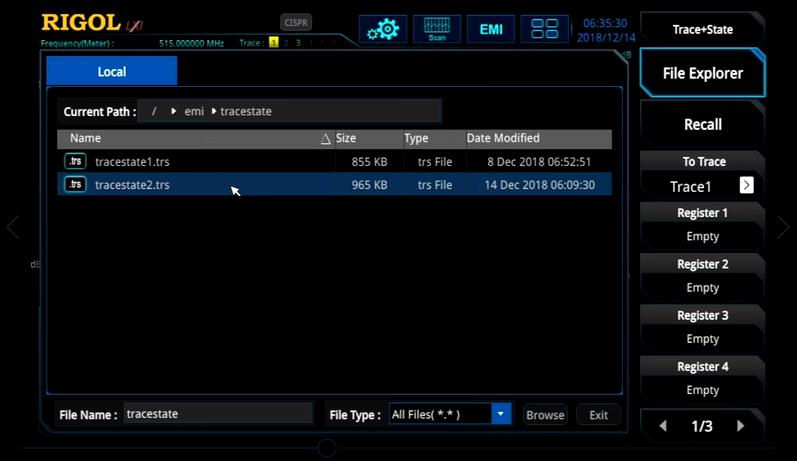

【Application】Saving and Using Test Setups
【Application】RIGOLs EMI Measurement Application for the RSA Series Instruments

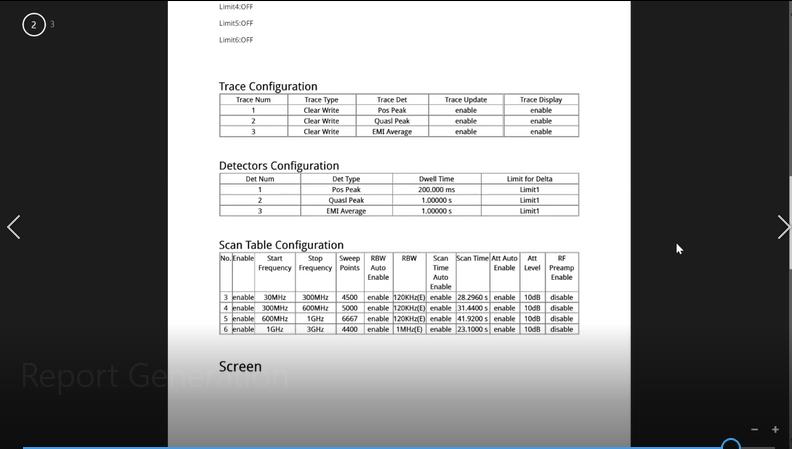

【Application】Report Generation

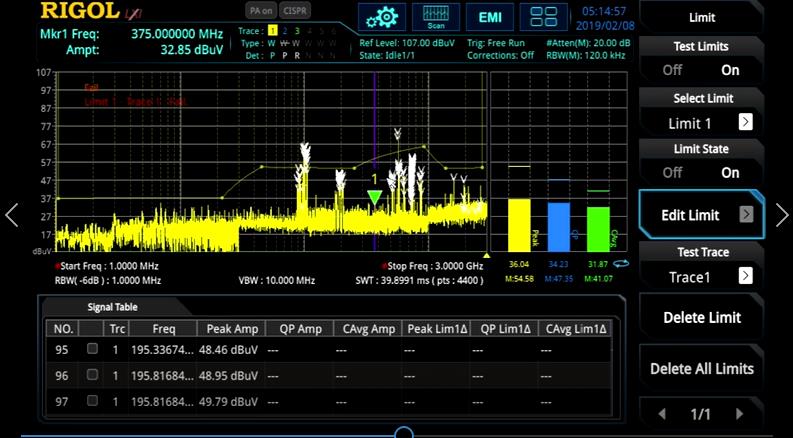

【Application】Limit Lines and Margins
【Application】Interactive Measurements

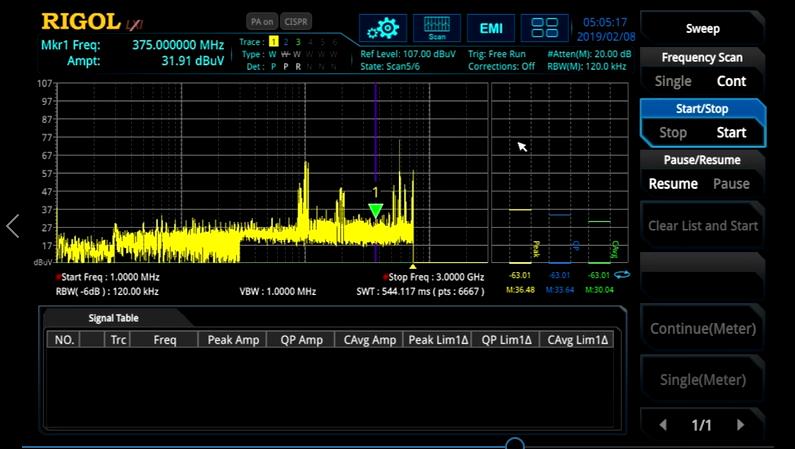

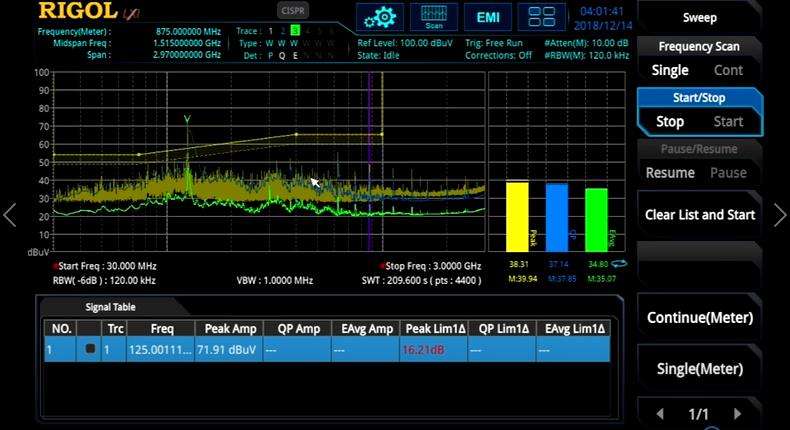

【Application】Identifying Radiated Emission Sources
【Application】Identifying Peaks
【Application】Configuring Traces Detectors
【Application】Conducted Emissions Testing with a Real-Time Spectrum Analyzer
【Application】Comparing Revisions
【Application】Benefits of a Linear Power Supply for Conducted Emissions Testing
【Application】RIGOLs EMI Measurement Application for the RSA Series Instruments
【Application】RIGOLs EMI Measurement Application for the RSA Series Instruments

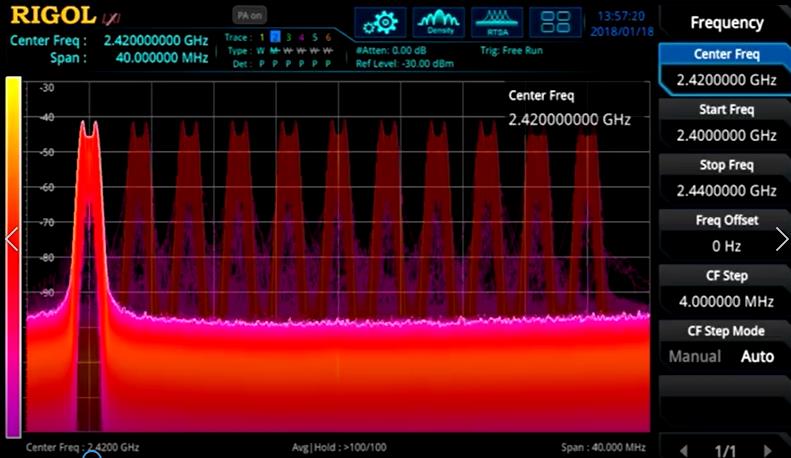

【Application】RF Signal Hopping Analysis

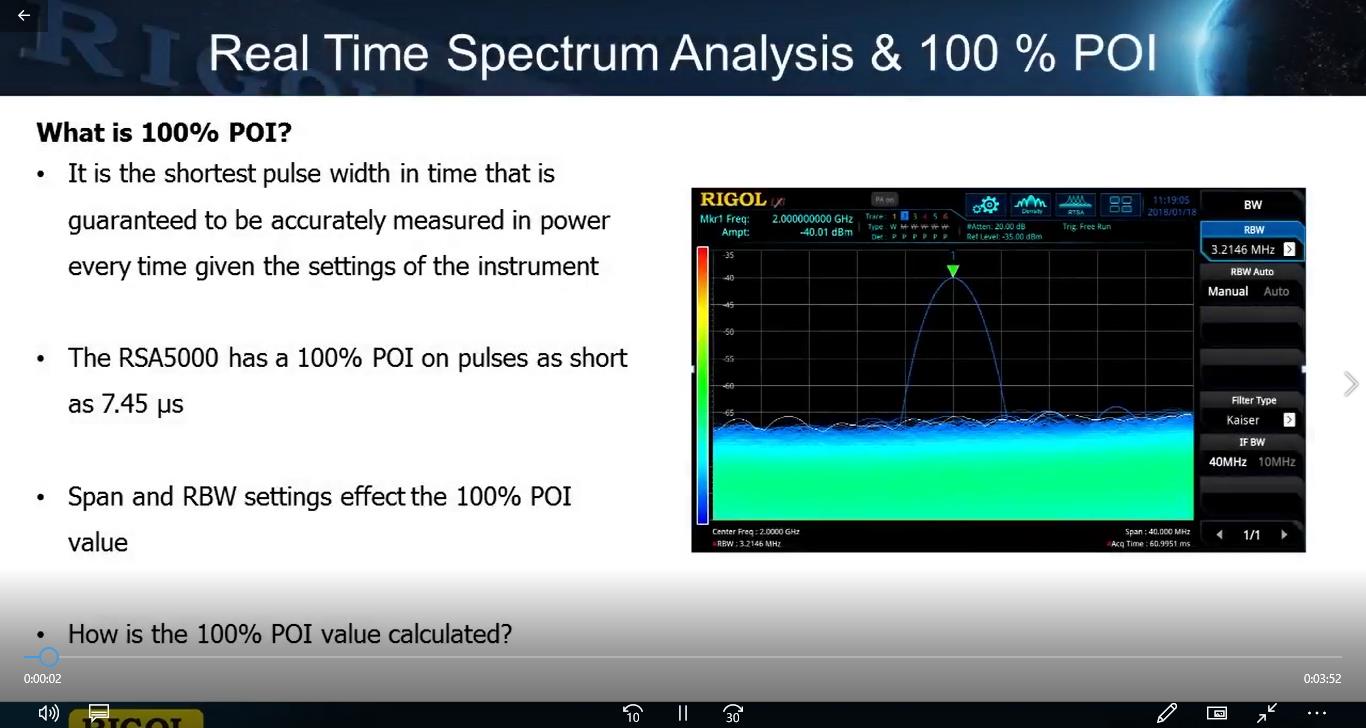

【Performance】Probability of Intercept Rigol RSA5000 Series Spectrum Analyzers
Benutzerhandbuch
  • NAME
  • VERSION
  • VERÖFFENTLICHUNGSDATUM
  • HERUNTERLADEN
  • RSA5000 User Manual
    RSA5000 User Manual
  • V1.1
  • 2024-03-11
  • PDF
  • EMI User Manual
    EMI User Manual
  • V1.0
  • 2021-10-22
  • PDF
  • VSA User Manual
    VSA User Manual
  • V1.0
  • 2021-10-22
  • PDF
  • RSA5000 Rackmount Kit Manual
    RSA5000 Rackmount Kit Manual
  • V1.0
  • 2021-10-22
  • PDF
  • NPF-3
    NPF-3
  • V1.0
  • 2021-10-22
  • PDF
  • OCXO User Manual
    OCXO User Manual
  • V1.0
  • 2019-08-29
  • PDF
Datenblatt
  • NAME
  • VERSION
  • VERÖFFENTLICHUNGSDATUM
  • HERUNTERLADEN
  • RSA5000 Datasheets
    RSA5000 Datasheets
  • V3.0
  • 2025-02-07
  • PDF
  • S1210 EMI Pre-compliance Software_Datasheet
    S1210 EMI Pre-compliance Software_Datasheet
  • V1.0
  • 2021-10-22
  • PDF
PROGRAMMING MANUAL
  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • VNA Programming Manual
    VNA Programming Manual
  • v1.0
  • 2021-10-22
  • PDF
  • VSA Programming Manual
    VSA Programming Manual
  • v1.0
  • 2021-10-22
  • PDF
  • EMI Programming Manual
    EMI Programming Manual
  • V1.0
  • 2021-10-22
  • PDF
  • RSA5000 Programming Manual
    RSA5000 Programming Manual
  • V1.0
  • 2021-10-22
  • PDF
QUICK GUIDE
  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • RSA5000 Quick Guide
    RSA5000 Quick Guide
  • v1.0
  • 2021-11-09
  • PDF
Open Source-Anerkennung
  • NAME
  • VERSION
  • VERÖFFENTLICHUNGSDATUM
  • HERUNTERLADEN
  • RSA3000&3000E&5000 series Open Source Acknowledgment
    RSA3000&3000E&5000 series Open Source Acknowledgment
  • v1.0
  • 2021-10-22
  • PDF
Bandbreiten-Upgrade
MODELL
BESCHREIBUNG
PREIS (Ohne Steuern)
RSA5000-B40
40MHz Real-time Analysis Bandwidth
$ 1499
Funktionale Optionen
MODELL
BESCHREIBUNG
PREIS (Ohne Steuern)
RSA5000-VSA
Vector signal analysis software
$ 1999
RSA5000-EMI
EMI measurement application software
$ 999
RSA5000-AMK
Advanced Measurement kit
$ 599
RSA5000-PA
PA
$ 399
Zubehör
MODELL
BESCHREIBUNG
PREIS (Ohne Steuern)
CK106A
VNA Calibration kit, DC to 6.5GHz
$ 999
CK106E
VNA Calibration kit, DC to 1.5GHz
$ 349
VB1032
VSWR bridge with VSWR-DSA800, 1 MHz to 3.2 GHz, typical directivity ≥ 30 dB
$ 692
VB1040
VSWR bridge with VSWR-DSA800，800 MHz-4 GHz
Get a Guote
VB1080
VSWR bridge with VSWR-DSA800，2 Ghz to 8 GHz
$ 734
USB-GPIB
USB-GPIB adapter
$ 329
ATT03301H
30dB High Power Attenuator，Maximum power is 100W
$ 230
RF CATV Kit
Include：50Ω to 75Ωadapter（2pcs）
$ 419
RF Attenuator Kit
Include：6dBAttenuator（1pcs），10dBAttenuator（2pcs）
$ 524
RF Adaptor Kit
"Include： N Female-N Femaleadapter（1pcs），N Male -N Male adapter（1pcs），N Male -SMAFemaleadapter（2pcs），N Male -BNCFemaleadapter（2pcs），SMAFemale-SMAFemaleadapter（1pcs），SMA Male -SMA Male adapter（1pcs），BNC T型adapter（1pcs），50Ω SMA负载（1pcs），50Ω BNC阻抗adapter（1pcs）"
$ 314
CB-NM-SMAM-75-L-12G
N(M)-SMA(M) RF Cable
$ 198
CB-NM-NM-75-L-12G
N(M)-N(M) RF Cable
$ 198
RM6041
Rack mount kit
$ 299
NFP-3
Near field probe，Frequency range: 30 MHz to 3 GHz
$ 524
DSA Utility Kit
Include：N-SMA Cable，BNC-BNC Cable，N-BNC adapter，N-SMA adapter，75Ω-50Ωadapter，900 MHz/1.8 GHz antenna（2pcs），2.4GHz antenna（2pcs）
$ 791
TX1000
RF demonstration kit (transmitter)
$ 945
OCXO-C08
High stability clock reference
$ 799
SOFTWARE
MODELL
BESCHREIBUNG
PREIS (Ohne Steuern)
S1210
EMI pre-test software
$ 524
Ultra Spectrum
DSAPC software
$ 253
Firmware-HERUNTERLADEN
  • NAME
  • VERSION
  • VERÖFFENTLICHUNGSDATUM
  • HERUNTERLADEN
Software-HERUNTERLADEN
  • NAME
  • VERSION
  • VERÖFFENTLICHUNGSDATUM
  • HERUNTERLADEN
  • S1210 EMI Pre-compliance Software(PC)lnstaller
    S1210 EMI Pre-compliance Software(PC)lnstaller
  • V00.05.00.07
  • 2021-10-22
  • HERUNTERLADEN
  • Ultra Spectrum Software
    Ultra Spectrum Software
  • 00.01.00.02
  • 2021-10-28
  • HERUNTERLADEN
  • S1210 EMI Pre-compliance Software(Help Document)
    S1210 EMI Pre-compliance Software(Help Document)
  • V1.0
  • 2021-10-28
  • HERUNTERLADEN
  • Ultra Sigma (PC)lnstaller
    Ultra Sigma (PC)lnstaller
  • 00.01.06.01
  • 2021-10-28
  • HERUNTERLADEN
  • Ultra Sigma (Help Document)
    Ultra Sigma (Help Document)
  • V1.0
  • 2021-10-28
  • HERUNTERLADEN
  • Ultra Sigma patch for RSA
    Ultra Sigma patch for RSA
  • V1.0
  • 2021-10-28
  • HERUNTERLADEN
Jetzt kaufen
Die Preise aller Produkte auf der offiziellen Website dienen nur als Referenz. Die tatsächlichen Preise werden im RIGOL-Onlineshop festgelegt.
