Echtzeit-Spektrumanalysatoren
Der RSA3000 Echtzeit-Spektrumanalysatoren bietet Echtzeitanalyse- und Sweep-Analysefähigkeiten, optionale EMI-Messanwendung, hervorragende Leistung und Spezifikationen. Sein Frequenzbereich reicht von 9 kHz bis 3,2 GHz, und er ist auch als Modell mit Tracking-Source "-TG" erhältlich, was ihn für Anwendungen in Unternehmensforschung und -entwicklung, Fabrikproduktion, Bildung und Lehre geeignet macht.
9kHz～4.5GHz
40MHz
1Hz~3MHz(10MHz opt.)
-102dBc/Hz@10kHz
-161dBm
Integrierter Vektor-Netzwerkanalyse-Modus
Im VNA-Modus können Sie S11-, S22- und DTF-Messungen für Komponenten und Schaltkreise durchführen. Die Netzwerkeigenschaften der getesteten Komponenten können genau im Smith-Diagramm, Polar-Diagramm und anderen Formaten angezeigt werden. (*Nur N-Modell)
Leitungs-/Strahlungs-Vorabtests mit integriertem EMI
Die eingebaute EMI-Vorabtest-Software des RSA3000, kombiniert mit CISPR-konformen Filtern, testet das Produkt auf Leitungs- und Strahlungsstörungen, um Störquellen zu identifizieren und zu verbessern und die Markteinführungszeit zu verkürzen.
Signal-Triggerung und -Überwachung im FMT-Modus
Der FMT-Frequenzmasken-Trigger ist ein einzigartiger Trigger-Modus für Echtzeit-Spektrum-Analyzer. Sie können schnell eine Vorlage erstellen und genau Signale auslösen und erkennen, die den Vorlagenregeln entsprechen, um sporadische Anomalien im überwachten Bereich zu entdecken.
Auflösungsbandbreite von nur 1 Hz
Die Auflösung von Signalen mit ähnlichen Frequenzen ist entscheidend für die Verifizierung vieler RF-Geräte und -Systeme. Mit dem RSA3000 können Sie die RBW-Auflösungsbandbreite mit einem Scan-Bandbreite von nur 1 Hz nutzen, um mehr Details benachbarter Signale zu sehen.
DANL bis zu -161 dBm mit optionalem Vorverstärker
Sichtbar niedrigere Leistungssignale (Harmonische, Störquellen) und erleichtertes Troubleshooting im Sweep- und Echtzeit-Modus.
Mehrere Schnittstellen zur Verbesserung der Konnektivität
Das Gerät kann über den HDMI-Anschluss an ein größeres Display/Monitor angeschlossen werden, um bessere Anzeigeeffekte zu erzielen. Die Web-Control-Funktion ermöglicht es Ihnen, das Gerät direkt über die IP-Adresse zu steuern, wodurch die Fernsteuerung verbessert wird.

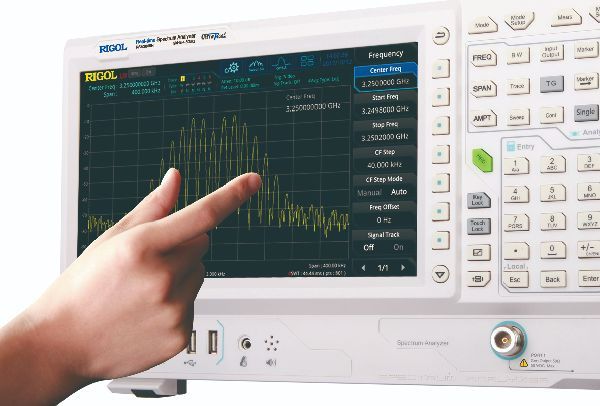

Vollständige Operationen mit einem Multi-Touch-Display
Der RSA3000 bietet ein 10,1-Zoll-Multi-Touch-Kapazitätsdisplay für eine schnelle Einrichtung und unterstützt verschiedene Gesten wie Ziehen, Vergrößern und Verkleinern von Wellenformen für ein personalisiertes interaktives Erlebnis.
Ausgezeichnete Phasenrauschen-Messwerte
Ausgezeichnete Sweep-Leistung, Phasenrauschen bis zu -102 dBc/Hz.
-
SERIEFREQUENZBEREICHBESCHREIBUNGPHASENRAUSCHENDANLTRACKING-QUELLEANALYSEFUNKTIONPREIS (Ohne Steuern)
-
RSA3015N9kHz~1.5GHz1Hz~3MHz(10MHz opt.)-102dBc/Hz@10kHz-161dBmYesRTSA/EMI/VNA
-
RSA3030N9kHz~3GHz1Hz~3MHz(10MHz opt.)-102dBc/Hz@10kHz-161dBmYesRTSA/EMI/VNA
-
RSA3045N9kHz～4.5GHz1Hz~3MHz(10MHz opt.)-102dBc/Hz@10kHz-161dBmYesRTSA/EMI/VNA
