Spektrumanalysatoren

DSA800 Serie

Leistungsstarke Spektrumanalysatoren mit außergewöhnlichen Fähigkeiten zu einem erschwinglichen Preis. Modelle von 1,5 GHz bis 7,5 GHz mit Tracking-Generatoren, Vorverstärkern, EMI, VSWR und weiteren Optionen.

Datenblatt

Testanfrage

Produktinformationen
Kontaktieren Sie uns
STARTPREIS (Ohne Steuern)
€895

9kHz~7.5GHz

Frequenzbereich

10Hz~1MHz

Echtzeit-Bandbreite

-98dBc/Hz@10kHz

Phasenrauschen

-161dBm

Anzeige des durchschnittlichen Rauschpegels
MERKMALE
MODELL
SOFTWARE & FIRMWARE
UPGRADE & ZUBEHÖR
VIDEO
HANDBUCH
FEATURES

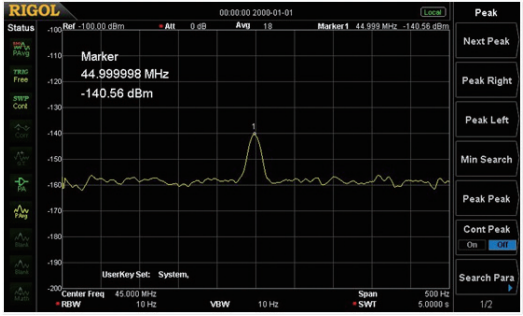

10 Hz Auflösungsbandbreite

Der DSA800 nutzt RF-Technologie, um eine Auflösungsbandbreite von nur 10 Hz zu bieten. Dies ermöglicht eine effektive Unterscheidung benachbarter Signale mit gleicher Amplitude und verbessert die Signaldiskrimination.

DANL: -161 dBm mit optionalem Vorverstärker

Erkennen Sie Signale mit niedrigerer Leistung (Harmonische, Störquellen) und erleichtern Sie das Troubleshooting im Sweep- und Echtzeit-Modus.

EMI-Vorabtestmessung

EMI-Filter (6 dB) und quasi-peak-Detektoren machen EMI-Vorabbewertungen/Diagnosen präziser, komplett mit umfassender Software und Berichtsgenerierung.

TRACKING-QUELLE und VSWR-Funktion

Die DSA800-Serie bietet die Möglichkeit zur VSWR-Messung und ist mit einem Tracking-Source-Modell (-TG) und einem VSWR-Brückenmessgerät für den Test des Spannungs-Stehwellenverhältnisses ausgestattet.

UltraSpectrum-Software

Die optionale UltraSpectrum-Software kann nicht nur die Steuerung des Spektrum-Analyzers übernehmen, sondern bietet auch leistungsstarke Anzeige- und Analysefunktionen wie Spektrum und Wasserfall.

  • MODELL
    FREQUENZBEREICH
    BESCHREIBUNG
    PHASENRAUSCHEN
    DANL
    TRACKING-QUELLE
    PREIS (Ohne Steuern)
  • DSA875-TG
    9kHz~7.5GHz
    10Hz~1MHz
    -98dBc/Hz@10kHz
    -161dBm
    Yes
  • DSA832-TG
    9kHz~3.2GHz
    10Hz~1MHz
    -98dBc/Hz@10kHz
    -161dBm
    Yes
  • DSA815-TG
    9kHz~1.5GHz
    10Hz~1MHz
    -80dBc/Hz@10kHz
    -155dBm
    Yes
  • DSA832E
    9kHz~3.2GHz
    10Hz~1MHz
    -90dBc/Hz@10kHz
    -161dBm (Normalized to 1Hz)
    -
  • DSA832E-TG
    9kHz~3.2GHz
    10Hz~1MHz
    -90dBc/Hz@10kHz
    -161dBm (Normalized to 1Hz)
    Yes
VIDEO
【Application】Using S1220 to Demodulate a Z-Wave Signal
【Application】RIGOLs S1220 Demodulation Software
【Application】RF Antenna Testing
Benutzerhandbuch
  • NAME
  • VERSION
  • VERÖFFENTLICHUNGSDATUM
  • HERUNTERLADEN
  • DSA800/E User Manual
    DSA800/E User Manual
  • V2.0
  • 2024-02-29
  • PDF
  • NFP-3
    NFP-3
  • V1.0
  • 2021-10-22
  • PDF
  • DSA800E-Options&Accessories
    DSA800E-Options&Accessories
  • V1.0
  • 2021-10-22
  • PDF
  • DSA800E Rackmount Kit User Manual
    DSA800E Rackmount Kit User Manual
  • v1.0
  • 2021-10-26
  • PDF
Datenblatt
  • NAME
  • VERSION
  • VERÖFFENTLICHUNGSDATUM
  • HERUNTERLADEN
  • DSA800 Datasheets
    DSA800 Datasheets
  • DSD03000-2020-12
  • 2021-10-22
  • PDF
  • DSA800E Datasheets
    DSA800E Datasheets
  • DSD03000-2020-12
  • 2021-10-22
  • PDF
Programmierhandbuch
  • NAME
  • VERSION
  • VERÖFFENTLICHUNGSDATUM
  • HERUNTERLADEN
  • DSA800 Programming Manual
    DSA800 Programming Manual
  • v1.0
  • 2021-10-22
  • PDF
  • DSA800E Programming Manual
    DSA800E Programming Manual
  • v1.0
  • 2021-10-22
  • PDF
Kurzanleitung
  • NAME
  • VERSION
  • VERÖFFENTLICHUNGSDATUM
  • HERUNTERLADEN
  • DSA800E Quick Guide
    DSA800E Quick Guide
  • v1.0
  • 2021-10-22
  • PDF
Funktionale Optionen
MODELL
BESCHREIBUNG
PREIS (Ohne Steuern)
SSC-DSA
2FSK
$ 209
PA-DSA875
PA，100 kHz~7.5 GHz（only DSA875）
Get a Guote
PA-DSA832
PA，100 kHz~3.2 GHz（only DSA832）
Get a Guote
AMK-DSA800
Advanced measurement module
$ 549
VSWR-DSA800
VSWR Measurement kit
$ 505
EMI-DSA800
EMIFilter and quasi-peak detector kit
$ 659
Zubehör
MODELL
MODELL
PREIS (Ohne Steuern)
VB1032
VSWR bridge with VSWR-DSA800, 1 MHz to 3.2 GHz, typical directivity ≥ 30 dB
$ 692
BAG-G1
Common Instrument package(DSA800/DG4000/DS2000)
$ 147
USB-GPIB
USB-GPIB adapter
$ 329
ATT03301H
30dB High Power Attenuator，Maximum power is 100W
$ 230
RF CATV Kit
Include：50Ω to 75Ωadapter（2pcs）
$ 419
RF Attenuator Kit
Include：6dBAttenuator（1pcs），10dBAttenuator（2pcs）
$ 524
RF Adaptor Kit
"Include： N Female-N Femaleadapter（1pcs），N Male -N Male adapter（1pcs），N Male -SMAFemaleadapter（2pcs），N Male -BNCFemaleadapter（2pcs），SMAFemale-SMAFemaleadapter（1pcs），SMA Male -SMA Male adapter（1pcs），BNC T型adapter（1pcs），50Ω SMA负载（1pcs），50Ω BNC阻抗adapter（1pcs）"
$ 314
CB-NM-SMAM-75-L-12G
N(M)-SMA(M) RF Cable
$ 198
CB-NM-NM-75-L-12G
N(M)-N(M) RF Cable
$ 198
NFP-3
Near field probe，Frequency range: 30 MHz to 3 GHz
$ 524
DSA Utility Kit
Include：N-SMA Cable，BNC-BNC Cable，N-BNC adapter，N-SMA adapter，75Ω-50Ωadapter，900 MHz/1.8 GHz antenna（2pcs），2.4GHz antenna（2pcs）
$ 791
TX1000
RF demonstration kit (transmitter)
$ 945
VB1080
VSWR bridge with VSWR-DSA800，2 Ghz to 8 GHz
$ 734
VB1040
VSWR bridge with VSWR-DSA800，800 MHz-4 GHz
Get a Guote
SOFTWARE
MODELL
BESCHREIBUNG
PREIS (Ohne Steuern)
S1220
ASK/FSK Demodulation analysis software
$ 419
S1210
EMI pre-test software
$ 524
Ultra Spectrum
DSAPC software
$ 253
Firmware-HERUNTERLADEN
  • NAME
  • VERSION
  • VERÖFFENTLICHUNGSDATUM
  • HERUNTERLADEN
  • DSA832E Firmware
    DSA832E Firmware
  • 00.01.06.00.04
  • 2022-05-23
  • HERUNTERLADEN
Software-HERUNTERLADEN
  • NAME
  • VERSION
  • VERÖFFENTLICHUNGSDATUM
  • HERUNTERLADEN
  • S1210 EMI Pre-compliance Software(Help Document)
    S1210 EMI Pre-compliance Software(Help Document)
  • V1.0
  • 2021-10-26
  • HERUNTERLADEN
  • S1210 EMI Pre-compliance Software(PC)lnstaller
    S1210 EMI Pre-compliance Software(PC)lnstaller
  • V00.06.00.02
  • 2021-10-26
  • HERUNTERLADEN
  • Ultra Spectrum Software
    Ultra Spectrum Software
  • 00.01.00.29
  • 2021-10-26
  • HERUNTERLADEN
  • Ultra Sigma(Help Document)
    Ultra Sigma(Help Document)
  • V1.0
  • 2021-10-26
  • HERUNTERLADEN
  • Ultra Sigma (PC)lnstaller
    Ultra Sigma (PC)lnstaller
  • 00.01.06.01
  • 2021-10-26
  • HERUNTERLADEN
  • S1220 ASK-FSK Demodulation Analysis
    S1220 ASK-FSK Demodulation Analysis
  • V00.01.00.02
  • 2021-10-26
  • HERUNTERLADEN
