DSA700-RIGOL Technologies, Co. Ltd.

Spektrumanalysatoren

DSA700 Serie

Einsteiger-Spektrumanalysatoren für Bildung, IoT, Hobby und Funkanwendungen. Modelle mit 500 MHz und 1 GHz bieten Optionen für nahtlose Signalerfassung, EMI und mehr.

Datenblatt

Testanfrage

Produktinformationen

Starting Price (Exclude Taxes)

Frequency Range

RBW

Phase Noise

Display Average Noise Level

MERKMALE

MODELL

SOFTWARE&FIRMWARE

UPGRADE & ZUBEHÖR

HANDBUCH

FEATURES

Bis zu 10 Hz Mindestauflösungsbandbreite (RBW)

Bietet eine hohe Auflösung, um Signale mit ähnlichen Frequenzen zu trennen, was die Signalidentifikation erleichtert.

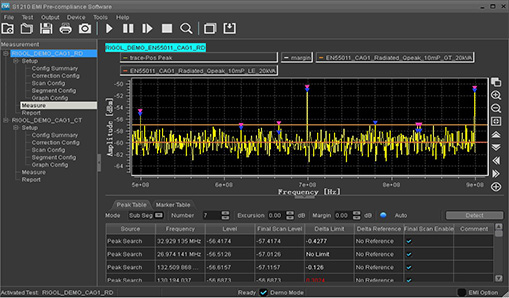

EMI-Vorabtestmessung (Option)

Der DSA700 verfügt über einen EMI-Filter (6 dB) und einen quasi-peak-Detektor, um EMI-Vorabbewertungen/Diagnosen genauer durchzuführen. Die Test- und Berichtserstellung erfolgt mit der Host-Computer-Software S1210.

Ausgezeichnete Rauschbodenreduktion für schwache Signale

Die Prüfung schwacher Signale ist anfällig für den Rauschboden des Spektrum-Analyzers selbst. Die DSA700-Serie zeigt einen durchschnittlichen Rauschpegel von bis zu -130 dBm (normalisiert auf 100 Hz), was die Fähigkeit zur Prüfung schwacher Signale effektiv gewährleistet.

ASK/FSK Signalerfassung mit schneller Erfassung

ASK/FSK-Modulation wird häufig für Autoschlüssel, TPMS-Reifendruckmodule und kleine drahtlose Module verwendet. Der DSA700 kann ASK/FSK-Signale über die SSC-DSA-Funktionserweiterung erfassen und bietet eine integrierte 2FSK-Testfunktion zur direkten Ermittlung von Parametern wie Mittelwertfrequenz, Leistung und Offset.

MODELL

FREQUENZBEREICH

BESCHREIBUNG

PHASENRAUSCHEN

DANL

TRACKING-QUELLE

PREIS (Ohne Steuern)

Benutzerhandbuch

NAME
VERSION
VERÖFFENTLICHUNGSDATUM
HERUNTERLADEN

NFP-3

NFP-3
V1.0
2021-10-21
PDF

DSA700 Rackmount Kit Manual

DSA700 Rackmount Kit Manual
V1.0
2021-10-22
PDF

DSA700 Options&Accessories

DSA700 Options&Accessories
V1.0
2021-10-22
PDF

DSA700 User Manual

DSA700 User Manual
V1.0
2021-10-22
PDF

Datenblatt

NAME
VERSION
VERÖFFENTLICHUNGSDATUM
HERUNTERLADEN

DSA700 Datasheets

DSA700 Datasheets
V1.0
2021-10-22
PDF

Programmierhandbuch

NAME
VERSION
VERÖFFENTLICHUNGSDATUM
HERUNTERLADEN

DSA700 Programming Manual

DSA700 Programming Manual
V1.0
2021-10-22
PDF

Kurzanleitung

NAME
VERSION
VERÖFFENTLICHUNGSDATUM
HERUNTERLADEN

DSA700 Quick Guide

DSA700 Quick Guide
v1.0
2021-11-23
PDF

Funktionale Optionen

MODELL

BESCHREIBUNG

PREIS (Ohne Steuern)

SSC-DSA

2FSK

$ 209

AMK-DSA800

Advanced measurement module

$ 549

EMI-DSA800

EMIFilter and quasi-peak detector kit

$ 659

Zubehör

MODELL

BESCHREIBUNG

PREIS (Ohne Steuern)

USB-GPIB

USB-GPIB adapter

$ 329

ATT03301H

30dB High Power Attenuator，Maximum power is 100W

$ 230

RF CATV Kit

Include：50Ω to 75Ωadapter（2pcs）

$ 419

RF Attenuator Kit

Include：6dBAttenuator（1pcs），10dBAttenuator（2pcs）

$ 524

RF Adaptor Kit

"Include： N Female-N Femaleadapter（1pcs），N Male -N Male adapter（1pcs），N Male -SMAFemaleadapter（2pcs），N Male -BNCFemaleadapter（2pcs），SMAFemale-SMAFemaleadapter（1pcs），SMA Male -SMA Male adapter（1pcs），BNC T型adapter（1pcs），50Ω SMA负载（1pcs），50Ω BNC阻抗adapter（1pcs）"

$ 314

CB-NM-SMAM-75-L-12G

N(M)-SMA(M) RF Cable

$ 198

CB-NM-NM-75-L-12G

N(M)-N(M) RF Cable

$ 198

NFP-3

Near field probe，Frequency range: 30 MHz to 3 GHz

$ 524

DSA Utility Kit

Include：N-SMA Cable，BNC-BNC Cable，N-BNC adapter，N-SMA adapter，75Ω-50Ωadapter，900 MHz/1.8 GHz antenna（2pcs），2.4GHz antenna（2pcs）
