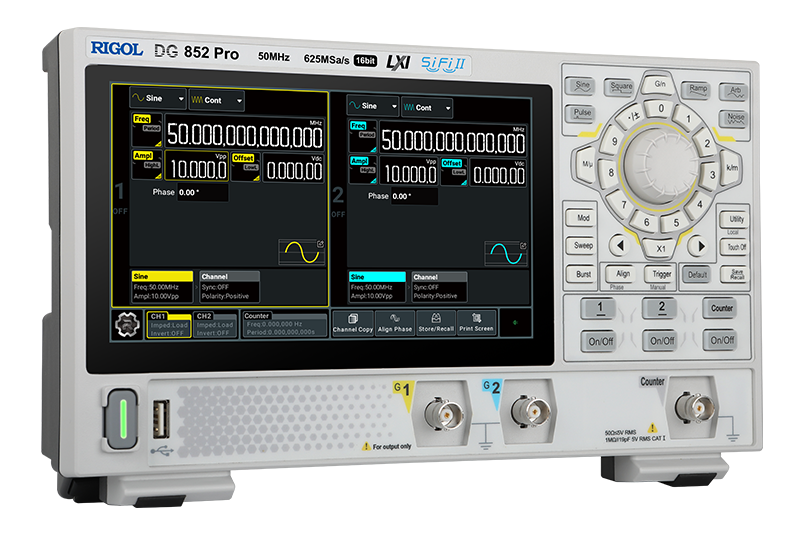

Arbiträrer Wellenform-/Funktion-sgenerator
Die DG800 Pro Serie ist ein multifunktionaler Signalgenerator, der Funktionen wie Funktionsgenerator, Arbiträrsignal-Generator, Rauschgenerator, Pulsgenerator, Harmoniegenerator, Analog-/Digitalmodulator, Frequenzmesser usw. integriert. Das brandneue Design und die benutzerfreundliche Oberfläche bieten eine angenehme Benutzererfahrung.
50MHz
2CH
625MSa/s
16bits
2M(8M opt.)
Herausragende Genauigkeit
625MSa/s maximale Abtastrate, 16-Bit vertikale Auflösung, präzisere Wellenformausgabe und kostengünstige Wahl für Einstiegs-Signalquellen.
7-Zoll-Farb-Touchscreen
7-Zoll-Farb-Touchscreen, der Ihnen das gleichzeitige Einstellen von Parametern, Anzeigen und Bearbeiten von Signalen für Dual-Channel-Wellenformen erleichtert.
Ausgestattet mit Type-C-Anschluss
Der Type-C-Anschluss ermöglicht es, den DG800 Pro mit einer mobilen Stromversorgung zu betreiben und so das Testen vor Ort bequemer zu machen.
Kompakte Bauweise
Der DG800 Pro wiegt nur 1,78 kg bei Abmessungen von 266 mm (Breite) x 165 mm (Höhe) x 63 mm (Tiefe). Dank seines ultra-portablen Designs und der kompakten Größe, unterstützt durch einen Standard-Display-Ständer, spart er wertvollen Arbeitsplatz.
Schnelle Anstiegszeit
40 MHz Rechteckwelle und 25 MHz einstellbare Anstiegsflanken-Pulsgenerator, mit einer Anstiegszeit der Wellenform von nur 3 ns, um den Wellenformanforderungen verschiedener Anwendungen gerecht zu werden.
Ultra niedrige Signaljitters
Basierend auf RIGOLs SIFI II-Technologie kann die DG800 Pro Serie jede Wellenform Punkt für Punkt erzeugen und Signale ohne Verzerrung wiedergeben. Die Abtastrate ist präzise einstellbar. Im Vergleich zu herkömmlichen DDS-Signalquellen ist der erzeugte Signaljitter niedriger, mit einem Ausgangssignaljitter von nur 200 ps (RMS).
Reiche Modulationsfunktionen
Unterstützung von vielfältigen Modulationsfunktionen (AM, FM, PM, ASK, FSK, PSK, PWM, SUM-Modulationsfunktionen usw.), um den Anforderungen von Kommunikationsprinzipien, Motorsteuerung, Schaltnetzteilen und anderen Anwendungsszenarien gerecht zu werden.
Sequenzfunktion
Unterstützung von bis zu 64 Wellenformereignissen, 256 Wiederholungen, und die Möglichkeit, mehrere Testfälle in einer Sequenz zu laden, die nacheinander ausgeführt werden müssen. Dadurch wird die Testeffizienz erheblich gesteigert, indem ein nahtloser Wechsel der Testfälle erreicht wird.
Maximale 20. Harmoniegenerationsfunktion
Bis zu 20 eingebaute Wellenform-Stacking-Funktionen bieten eine genauere Messmethode für Leistungstests von Hochfrequenzfiltern, Verstärkern und anderen Geräten.
Hochauflösender Frequenzmesser
Ein 7-stelliger 500 MHz-Frequenzmesser, der Parameter wie Frequenz, Periode, Tastverhältnis, positive und negative Impulsbreite von externen Eingangssignalen messen kann und die statistische Analyse der Messergebnisse unterstützt.
-
SERIEMAX. AUSGANGSFREQUENZABTASTRATEVERTIKALE AUFLÖSUNGKANÄLEARBITRÄRE WELLENLÄNGEPREIS (Ohne Steuern)
-
DG821 Pro25MHz625MSa/s16bits1CH2M(8M opt.)
-
DG822 Pro25MHz625MSa/s16bits2CH2M(8M opt.)
-
DG852 Pro50MHz625MSa/s16bits2CH2M(8M opt.)
