Arbiträrer Wellenform-/Funktion-sgenerator
DG5000 series has 6 functions, including any waveform generator, pulse generator, IQ baseband / if source, frequency hopping source, code generator and function generator. The series includes single and dual channel models. The functions of the two channels are completely equal, and the phase between channels is precisely adjustable.
350MHz
2CH
1Gsa/s
14bits
128M
1GSa/s Abtastrate, 14-Bit Vertikale Auflösung
Die Frequenz von beliebigen Wellenformen beträgt bis zu 50 MHz, und die Abtastrate kann im Wiedergabemodus angepasst werden. Die Amplituden-Genauigkeit erreicht 1% ± 1mVpp des ± Einstellwertes.
Umfangreiche Sweep-Funktion
Die DG5000 Serie unterstützt die Ausgabe von Sweep-Signalen von niedrigen zu hohen Frequenzen oder umgekehrt. Die Sweep-Arten umfassen linear, logarithmisch und Schritt. Es kann die „Markierungsfrequenz“ eingestellt werden, um den Anforderungen an mehr Amplituden-Frequenz-Testanwendungen gerecht zu werden.
Reiche analoge / digitale Modulationsfunktionen
Modulationstypen umfassen AM, FM, PM, ASK, FSK, PSK, PWM und unterstützen interne und externe Modulationsquellen, um den Anforderungen an mehr Lehr- oder Kommunikationssystemtests gerecht zu werden.
Unterstützung der Frequenzsprung-Funktion
Das minimale Frequenzsprungintervall beträgt 80ns, und es können bis zu 4096 Frequenzsprungpunkte bearbeitet werden. Dies erfüllt die häufigen Anforderungen des FH-Kommunikationsunterrichts und verwandter Tests.
Unterstützung für interne und externe IQ-Modulation
Die Modulationsmodi umfassen 4QAM, 8QAM, 16QAM, 32QAM, 64QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK und unterstützen interne und externe Modulationsquellen.
Umfangreiche Schnittstellen

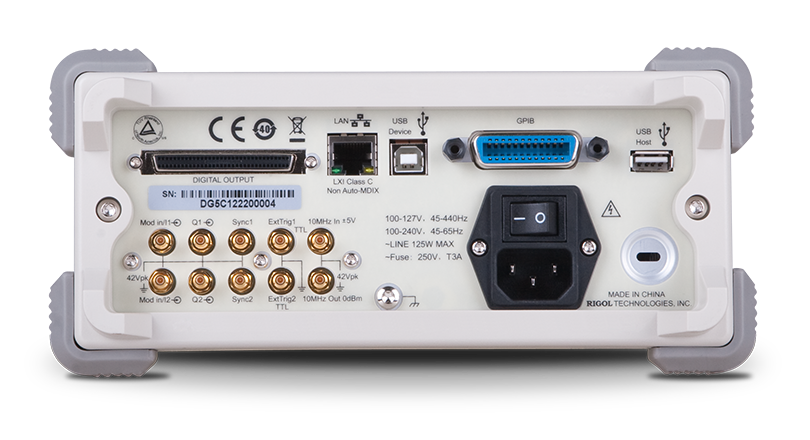

Die DG5000 Serie bietet standardmäßig USB-, GPIB- und LAN (LXI)-Schnittstellen für die Fernkommunikation und verwendet einen standardmäßigen VISA-Treiber, was die Integration in Testsysteme erleichtert. Durch die Auswahl des digitalen Logikausgabe-Moduls DG-POD-A können 16 digitale Signale ausgegeben werden, um die Funktion eines analogen Mischsignals zu realisieren.
-
SERIEMAX. AusgangsfrequenzAbtastrateVertikale AuflösungKanäleArbiträre WellenlängePREIS (Ohne Steuern)
-
DG5352350MHz1Gsa/s14bits2CH128M
-
DG5351350MHz1Gsa/s14bits1CH128M
-
DG5252250MHz1Gsa/s14bits2CH128M
-
DG5251250MHz1Gsa/s14bits1CH128M
-
DG5102100MHz1Gsa/s14bits2CH128M
-
DG5101100MHz1Gsa/s14bits1CH128M
-
DG507270MHz1Gsa/s14bits2CH128M
-
DG507170MHz1Gsa/s14bits1CH128M
- NAME
- VERSION
- VERÖFFENTLICHUNGSDATUM
- HERUNTERLADEN
-
DG5000 DatashetDG5000 Datashet - V2.0
- 2021-10-25
-
PDF
- NAME
- VERSION
- VERÖFFENTLICHUNGSDATUM
- HERUNTERLADEN
-
DG5000 Programming ManualDG5000 Programming Manual
- v1.0
- 2021-10-26
-
PDF
- NAME
- VERSION
- VERÖFFENTLICHUNGSDATUM
- HERUNTERLADEN
-
DG5000 Quick GuideDG5000 Quick Guide
- V1.0
- 2021-11-23
-
PDF
- NAME
- VERSION
- VERÖFFENTLICHUNGSDATUM
- HERUNTERLADEN
-
DG5000 FirmwareDG5000 Firmware
- 00.01.13.
- 2020-02-25
-
HERUNTERLADEN
- NAME
- VERSION
- VERÖFFENTLICHUNGSDATUM
- HERUNTERLADEN
-
Ultra Station (HelpDocument)Ultra Station (HelpDocument)
- V1.0
- 2021-10-26
-
HERUNTERLADEN
-
Ultra Station (PC) Software & UserGuideUltra Station (PC) Software & UserGuide
- v00.02.01.00.03
- 2025-01-15
-
HERUNTERLADEN
-
Ultra Sigma (HelpDocument)Ultra Sigma (HelpDocument)
- V1.0
- 2021-10-26
-
HERUNTERLADEN
-
Ultra Sigma (PC)InstallerUltra Sigma (PC)Installer
- 00.01.06.01
- 2021-10-26
-
HERUNTERLADEN
-
DG5000 IVI DriverDG5000 IVI Driver
- 00.01.00.06
- 2021-10-26
-
HERUNTERLADEN
