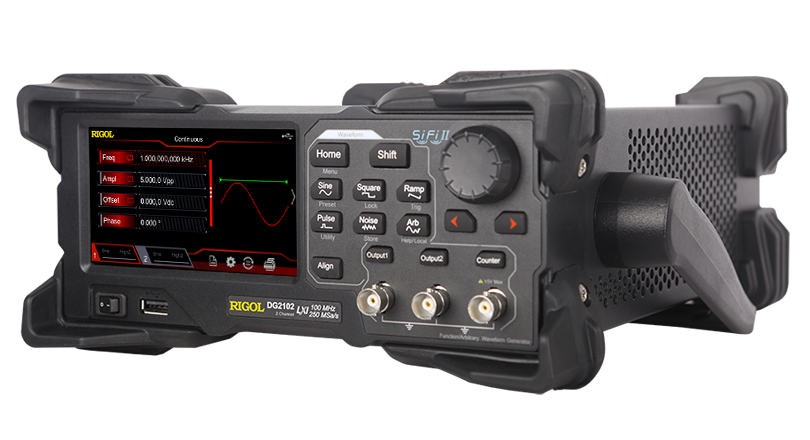

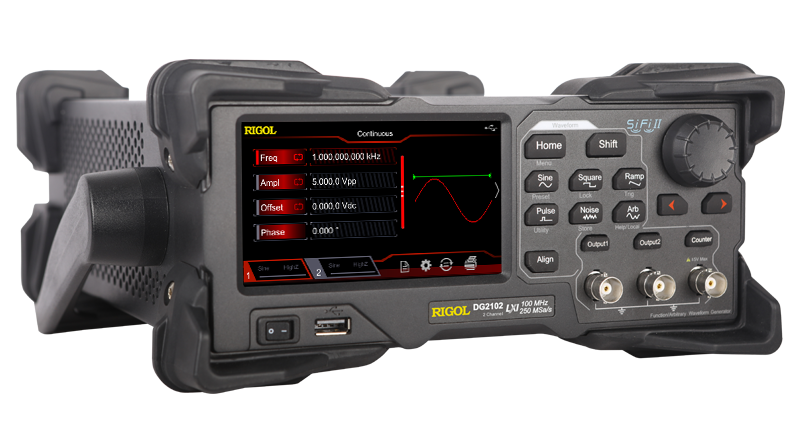

Arbiträrer Wellenform-/Funktion-sgenerator

DG2000 Serie

Mit Frequenzen bis zu 100 MHz, einer 16-Bit-Auflösung und Arbiträrsignalen von bis zu 16 Mpts reproduziert die DG2000 Serie jede Wellenform mit hoher Signaltreue. Die SiFi II Technologie fügt zusätzliche Filtermöglichkeiten hinzu und macht diesen Generator zu einem der flexibelsten auf dem Markt.

Datenblatt

Testanforderung

Produktinformation
Kontaktieren Sie uns
STARTPREIS (Ohne Steuern)
€539

100MHz

Max Output Frequency

2CH

Output channels

250Msa/s

Sample Rate

16bits

Vertical Resolution

16M

Max Arb Memory
MERKMALE
MODELL
SOFTWARE UND FIRMWARE
UPGRADE & ZUBEHÖR
HANDBUCH
FEATURES

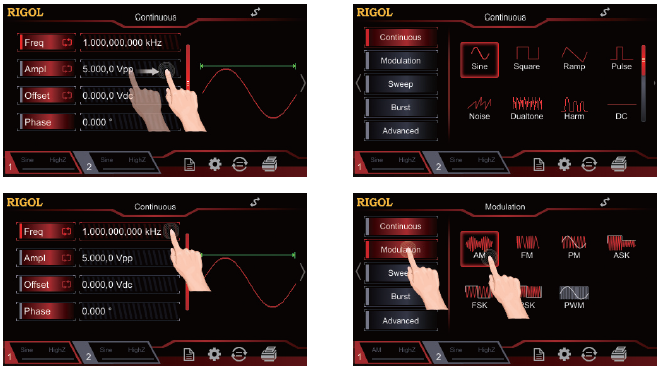

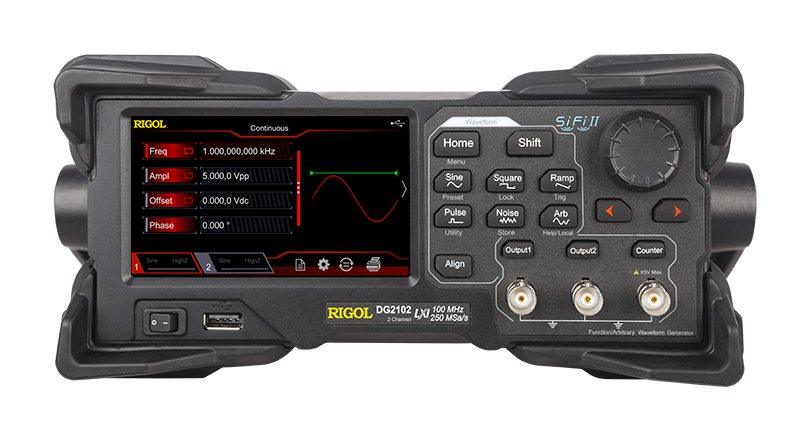

4,3-Zoll-Touchscreen

Die Kombination aus Touchscreen-Steuerung mit Klicken und Wischen sowie einem Multifunktionsknopf erleichtert es, Wellenformeinstellungen zu finden und zu aktualisieren. Sie können zwischen Kanälen wechseln, jeden Kanal konfigurieren und Standardfunktionen oder Arbiträrwellen einfach laden.

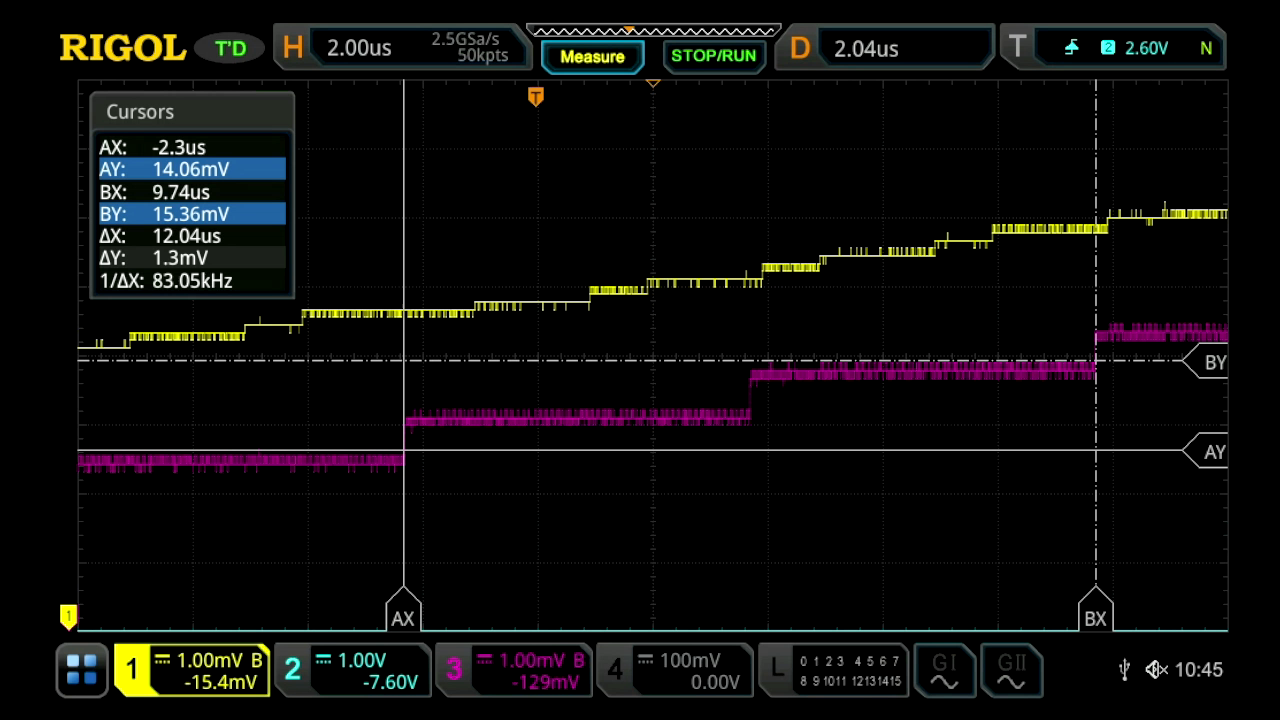

16-Bit Vertikale Auflösung

Die DG2000 Serie erweitert die Ausgabe auf eine 16-Bit-Auflösung. Die Auflösung der Ausgangsspannung ist viermal höher als bei traditionellen 14-Bit-Generatoren. Die DG2000 kann jede Wellenform zuverlässiger reproduzieren und die Treue und Leistung des Signals verbessern.

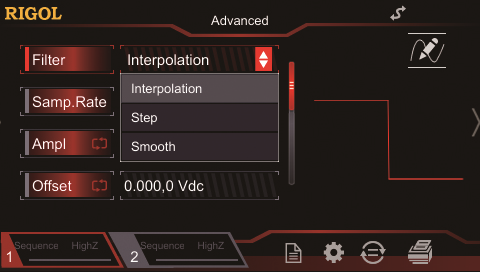

SiFi II Technologie

Die SiFi II Technologie ermöglicht es Ihnen, Signale flexibel durch Filteroptionen wie Stufen, Glättung und Interpolation auszugeben. Diese Optionen in der leistungsstarken Signalsortierungsfunktion bieten präzise Steuerung für das von Ihnen ausgewählte Signal. Kombinieren Sie diese flexiblen Wiedergabeoptionen oder nutzen Sie die Kantenzeit im Interpolationsmodus, um den Bereich der Breitbandkomponenten im Signal zu definieren.

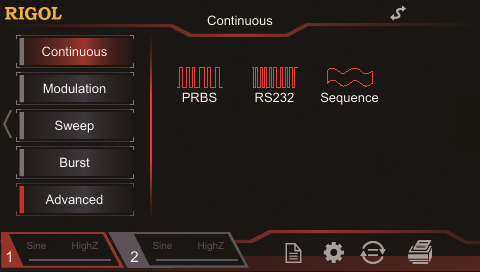

Unterstützung für Mehrfachsignalausgaben

Erstellen und kombinieren Sie komplexe Signalfolgen, simulieren oder analysieren Sie Fehler per Fingertipp. Eine Vielzahl von Testsignalen wird durch die Kombination verschiedener Wellenformtypen simuliert, einschließlich Zweiton-, Arbiträrwellen und Rauschen. Die DG2000 verfügt auch über die Funktion der Generierung von RS232-Sequenzen und PRBS, die in der Testsequenz fortgeschrittener Anwendungen verwendet werden kann.

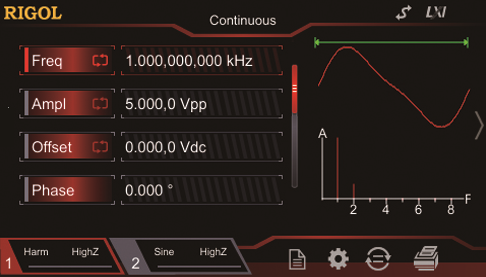

Harmoniegenerator

Die DG2000 Serie verfügt über eine eingebaute 8-te Harmonie-Generatorfunktion und gibt Harmonien mit bestimmten Vielfachen, Amplituden und Phasen aus. Diese Funktion wird häufig bei Tests von Harmonie-Erkennungsgeräten oder Harmonie-Filtergeräten eingesetzt.

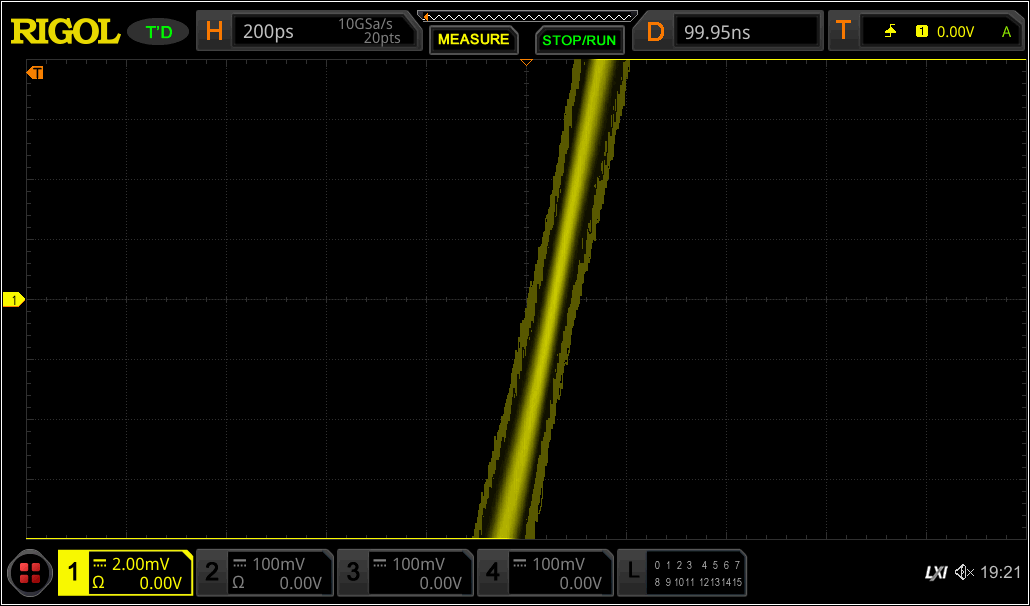

Signaljitter so niedrig wie 200 ps

Der DG2000 Serie Funktions- / Arbiträrsignal-Generator basiert auf der SIFI II Technologie von RIGOL. Er kann Arbiträrwellen Punkt für Punkt erzeugen und Signale ohne Verzerrung wiederherstellen. Die Abtastrate kann präzise eingestellt werden, im Vergleich zur traditionellen DDS-Signalquelle ist der Signaljitter geringer, und der Jitter aller Ausgangssignale liegt bei nur 200 ps.

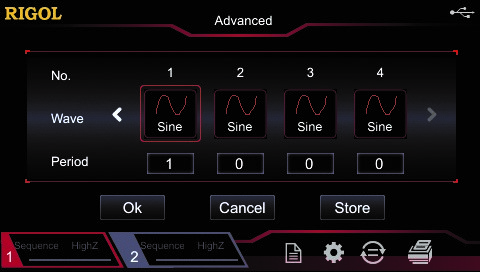

Arbiträre Sequenzierung

Erstellen und kombinieren Sie komplizierte Signalfolgen zur Emulation oder Fehleranalyse per Fingertipp. Kombinieren Sie Zyklen verschiedener Wellenformtypen, einschließlich Zweiton-, Arbiträrwellen und Rauschen, um eine breite Palette von Testsignalen zu simulieren.

  • SERIE
    MAX. Ausgangsfrequenz
    Abtastrate
    Vertikale Auflösung
    Kanäle
    Arbiträre Wellenlänge
    PREIS (Ohne Steuern)
  • DG2102
    100MHz
    250Msa/s
    16bits
    2CH
    16M

    €899

    Jetzt kaufen

  • DG2072
    70MHz
    250Msa/s
    16bits
    2CH
    16M

    €729

    Jetzt kaufen

  • DG2052
    50MHz
    250Msa/s
    16bits
    2CH
    16M

    €539

    Jetzt kaufen

BENUTZERHANDBUCH
  • NAME
  • VERSION
  • VERÖFFENTLICHUNGSDATUM
  • HERUNTERLADEN
  • DG2000 User Manual
    DG2000 User Manual
  • V1.0
  • 2021-10-26
  • PDF
  • DG2000 QuickGuide
    DG2000 QuickGuide
  • v1.0
  • 2021-12-03
  • PDF
DATENBLATT
  • NAME
  • VERSION
  • VERÖFFENTLICHUNGSDATUM
  • HERUNTERLADEN
  • DG2000 Datasheets
    DG2000 Datasheets
  • V1.0
  • 2021-10-26
  • PDF
PROGRAMMIERHANDBUCH
  • NAME
  • VERSION
  • VERÖFFENTLICHUNGSDATUM
  • HERUNTERLADEN
  • DG2000 Programming Manual
    DG2000 Programming Manual
  • V1.0
  • 2021-10-26
  • PDF
OPEN-SOURCE-ANERKENNUNG
  • NAME
  • VERSION
  • VERÖFFENTLICHUNGSDATUM
  • HERUNTERLADEN
  • DG2000 Open Source Acknowledgment
    DG2000 Open Source Acknowledgment
  • V1.1
  • 2021-10-26
  • PDF
ZUBEHÖR
MODELL
BESCHREIBUNG
PREIS (Ohne Steuern)
RM-2-DG1000Z
2-machine rack kit
$ 98
RM-1-DG1000Z
Stand-alone rack kit
$ 74
USB-GPIB
USB-GPIB adapter
$ 329
CB-BNC-AC-100-L
BNC to Alligator clip Adapter
$ 10
CB-BNC-BNC-MM-100
BNC Coaxial line，100cm
$ 19
RA5040K
40dBAttenuator(50ohm，1W)
$ 44
SOFTWARE
MODELL
BESCHREIBUNG
PREIS (Ohne Steuern)
Ultra Station-adv
Ultra Station Advanced function options
$ 109
FIRMWARE-HERUNTERLADEN
  • NAME
  • VERSION
  • VERÖFFENTLICHUNGSDATUM
  • HERUNTERLADEN
SOFTWARE-HERUNTERLADEN
  • NAME
  • VERSION
  • VERÖFFENTLICHUNGSDATUM
  • HERUNTERLADEN
  • Ultra Station (PC) Software & UserGuide
    Ultra Station (PC) Software & UserGuide
  • v00.02.01.00.03
  • 2025-01-15
  • HERUNTERLADEN
  • Ultra Sigma (HelpDocument)
    Ultra Sigma (HelpDocument)
  • V1.0
  • 2021-10-26
  • HERUNTERLADEN
  • Ultra Sigma (PC)lnstaller
    Ultra Sigma (PC)lnstaller
  • 00.01.06.01
  • 2021-10-26
  • HERUNTERLADEN
Jetzt kaufen
